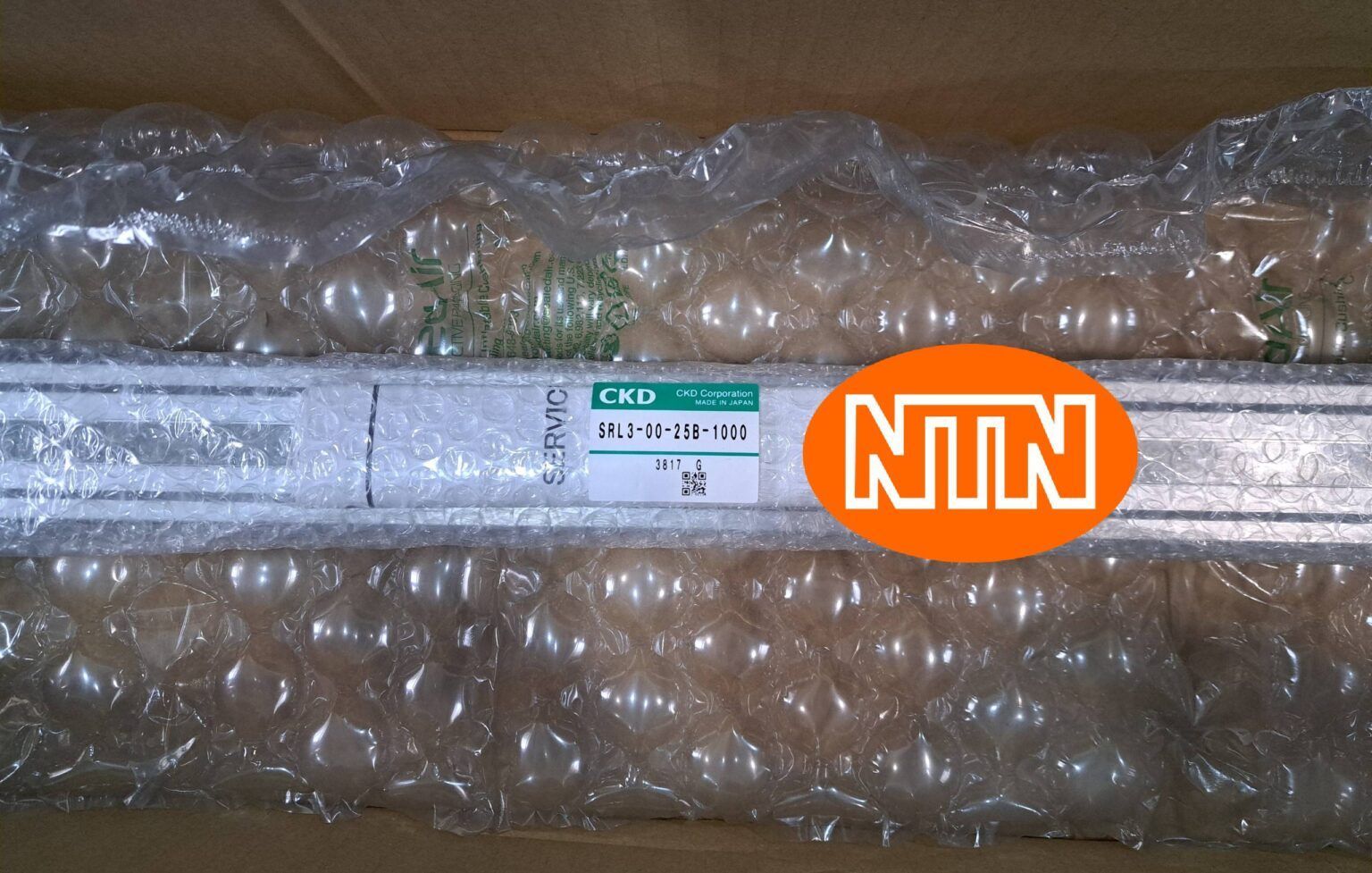

Mô tả sản phẩm Xi lanh khí nén CKD SRL3-00-25B-1000
CKD SRL3-00-25B-1000 là xi lanh khí nén không trục (Rodless Cylinder) thuộc dòng SRL3 của hãng CKD. Dòng SRL3 sử dụng cơ cấu piston bên trong và thanh trượt bên ngoài, cho phép truyền động tuyến tính với thiết kế nhỏ gọn, không cần trục piston kéo dài ra ngoài như xi lanh truyền thống.
Model này có đường kính piston 25 mm, hành trình 1000 mm, kiểu hoạt động tác động kép, tích hợp nam châm từ sẵn cho phép gắn công tắc hành trình để xác định vị trí piston.
Thiết kế kiểu thanh giằng kín, sử dụng dây đai kín (seal belt), cho phép vận hành tốc độ cao và giữ độ kín khí hiệu quả trong quá trình chuyển động dài.
Đặc điểm nổi bật
Không chiếm không gian theo trục thanh piston như loại xi lanh thông thường.
Có cơ cấu ngăn xoay, giúp truyền động ổn định và chính xác.
Thiết kế kín khí tốt, cho phép vận hành tốc độ cao lên đến 2000 mm/s.
Tích hợp sẵn nam châm từ, dễ dàng lắp cảm biến vị trí.
Có nhiều kiểu lắp và cấu hình tùy chọn.
Độ bền cao, bảo trì đơn giản, vận hành êm và đáng tin cậy.
Specification
| Thông số kỹ thuật | Giá trị |
|---|---|
| Kiểu xi lanh | Không trục, tác động kép |
| Đường kính piston | 25 mm |
| Hành trình | 1000 mm |
| Áp suất hoạt động | 0.1 – 0.7 MPa |
| Áp suất thử | 1.05 MPa |
| Tốc độ làm việc | 50 – 2000 mm/s |
| Nhiệt độ môi trường | +5 đến +60 °C (không đóng băng) |
| Kết nối khí | Ren Rc1/8 |
| Bôi trơn | Không bắt buộc (khuyến nghị dầu VG32 nếu cần) |
