1. Giới thiệu chung

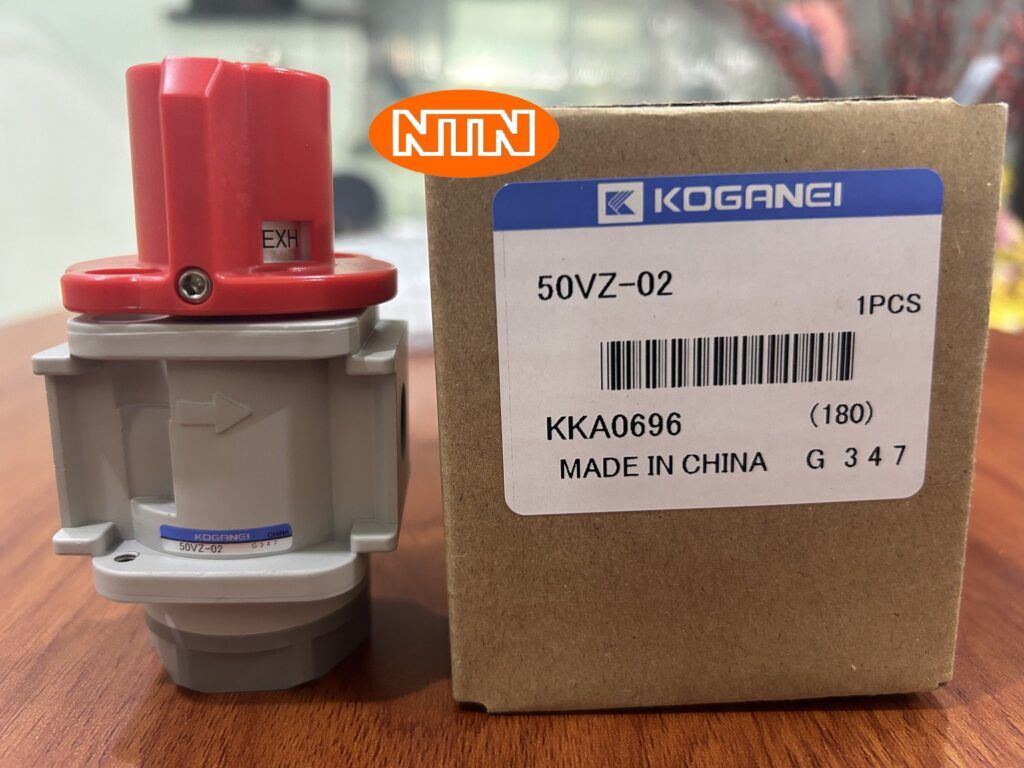

Tên đầy đủ: Residual Pressure Exhaust Valve – 50VZ Series.
Dòng: Thuộc FRZ Series của Koganei.
Mục đích: xả (thông) áp suất còn lại (residual pressure) khi mạch khí nén cần được giải phóng áp lực.
2. Cấu tạo & cơ chế hoạt động
Van có 3 cổng: 1 (P) là cổng áp vào, 2 (A) là cổng đầu ra (có thể là ra mạch hoặc ra van tiếp), và 3 (R) là cổng xả áp ra ngoài. Đây là sơ đồ phổ biến cho van xả áp dư.
Khi áp ở cổng “P” được cắt hoặc giảm, van sẽ mở để xả áp còn sót ở phía “A” sang cổng “R”, giúp đảm bảo mạch không còn áp dư nguy hiểm.
Van này thường dùng trong các mạch với filter-regulator (FRZ), giúp tăng an toàn, giải phóng áp khi cần bảo trì hoặc dừng máy.
3. Các phiên bản / mã liên quan
50VZ-01, -02, -03, -04 … là các model trong cùng series, khác nhau chủ yếu ở kích cỡ ren (port size).
50VZ-F11 là phiên bản dùng NPT thread (thay vì Rc), ví dụ: model 50VZ-F11-03-B.
Khi chọn, cần xác định ren (Rc hay NPT), kích cỡ port để phù hợp với hệ thống khí nén.
4. Ứng dụng
Thường dùng trong hệ thống bộ xử lý khí (FRL: Filter + Regulator + Lubricator), đặt phía sau bộ điều áp để xả áp khi ngắt nguồn.
Dùng cho các mạch khí nén cần đảm bảo khi dừng máy hoặc bảo trì thì áp suất còn sót trong đường ống được xả ra an toàn, tránh nguy cơ áp suất còn lại ảnh hưởng đến thiết bị hoặc con người.
5. Ưu điểm & Lưu ý khi sử dụng
Ưu điểm:
Tăng an toàn bằng cách xả áp dư một cách tự động hoặc theo thiết kế mạch.
Thiết kế nhỏ gọn, dễ lắp đặt vào module FRZ hoặc mạch xử lý khí của Koganei.
Độ bền tốt, phù hợp với nhiều hệ thống công nghiệp.
Lưu ý:
Khi chọn cần đúng kích thước ren, nếu dùng sai ren (Rc vs NPT) sẽ gây rò rỉ hoặc lắp không khít.
Cần kiểm tra catalog về lưu lượng xả áp (flow) để đảm bảo van xả đủ cho mạch khi xả áp dư lớn.
Thường xuyên kiểm tra, bảo trì để đảm bảo van xả vẫn hoạt động tốt: seal, lò xo (nếu có) cần ở trạng thái tốt.
