Tổng quan

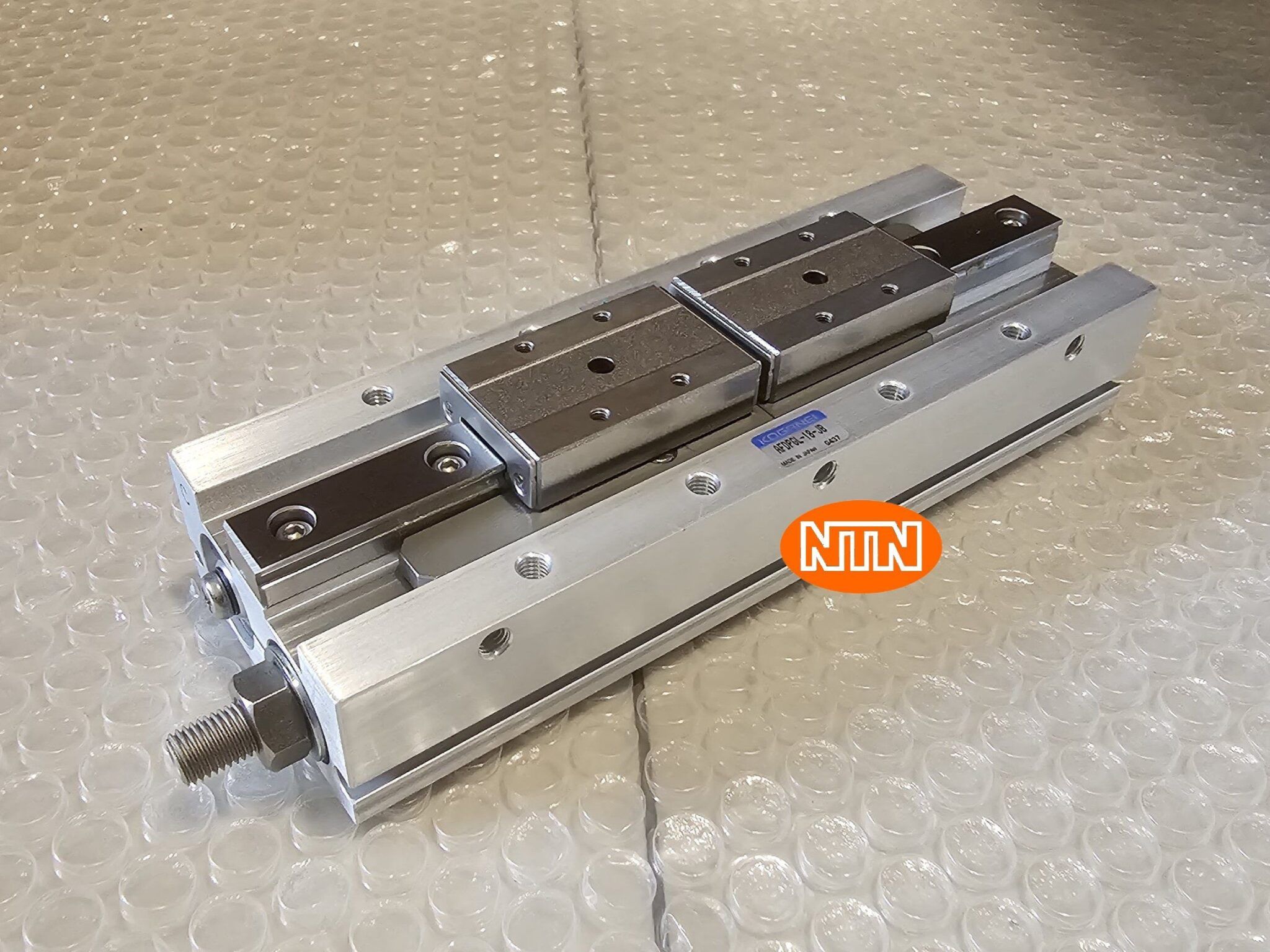

Koganei AFDPGL-18-JB thuộc series AFDPG, thiết kế phẳng siêu nhỏ gọn với hành trình dài (long type), giúp giảm không gian lắp đặt lên đến 45% so với model tiêu chuẩn. Sản phẩm sử dụng dẫn hướng tuyến tính (linear guide) để tăng độ cứng, chịu moment xoắn cao hơn 40%, phù hợp cho robot pick & place, lắp ráp điện tử hoặc xử lý phôi nhỏ đến trung bình. Loại synchronous (đồng bộ) đảm bảo hai hàm kẹp di chuyển song song, với trục rỗng (hollow shaft) để tích hợp xy-lanh lấy phôi.
Đặc điểm chính
- Siêu nhỏ gọn: Chiều cao giảm thiểu, hành trình dài tương đối cho bore 14 mm.
- Độ cứng cao: Linear guide chịu tải ngang/moment tốt, phù hợp ứng dụng tải trung bình.
- Linh hoạt: Hỗ trợ synchronous/asynchronous, external operation (không cần khí ở một số vị trí).
- Dễ lắp: Giá đỡ bracket (-JA) đi kèm, rãnh gắn cảm biến mở rộng.
- Ứng dụng: Kẹp phôi chính xác trong robot, máy lắp ráp, clean room (tùy phiên bản).
Specification
| Thông số | Giá trị chính xác |
|---|---|
| Loại sản phẩm | Kẹp khí nén phẳng đồng bộ hai chiều (Double acting synchronous, long type) |
| Series | AFDPGL (biến thể dài của AFDPG với linear guide) |
| Hành trình (Stroke) | 18 mm (có thể tùy chỉnh lên đến 25 mm) |
| Lực kẹp (Gripping force) tại 0.5 MPa | 50–70 N (tăng theo áp suất; max ~100 N tại 0.7 MPa) |
| Áp suất làm việc | 0.1 – 0.7 MPa (1 – 7 bar) |
| Tốc độ hoạt động | 50 – 500 mm/s (khuyến nghị) |
| Tải trọng cho phép | Tải ngang: 15–25 kg; Moment xoắn: 2–4 N·m |
| Cảm biến từ | 2 reed switches |
| Kiểu gắn (-JA) | Giá đỡ lắp đặt (mounting bracket) đi kèm |
| Cổng khí | Rc 1/8 hoặc one-touch fitting (φ6/φ8 tùy chọn) |
| Nhiệt độ hoạt động | –10°C đến +60°C (không đóng băng) |
| Vật liệu thân | Nhôm anodized + thép không gỉ cho guide và hàm kẹp |
| Trọng lượng (khoảng) | 250–350 g (bao gồm bracket và cảm biến) |
| Độ chính xác lặp lại | ±0.02 mm |
| Tiêu chuẩn | RoHS compliant; phù hợp clean room (tùy phiên bản) |
