Tổng quan & đặc điểm chính

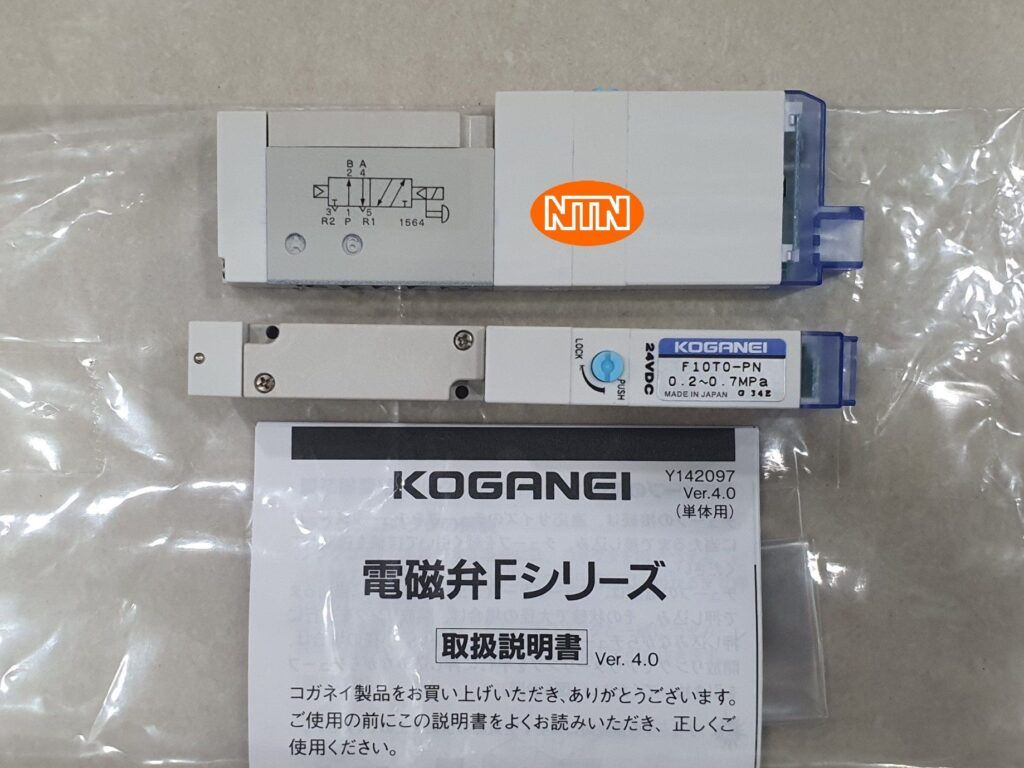

F10T0-A1-PN-DC24V là van điện từ dạng 5 cổng, 2 vị trí (5/2), với một cuộn coil (single solenoid). Khi mất điện, van được trả về vị trí ban đầu nhờ lò xo.
Van rất nhỏ gọn — chiều rộng thân chỉ 10 mm (thuộc dòng F10 — compact / tiết kiệm không gian).
Thiết kế tiết kiệm năng lượng: công suất tiêu thụ rất thấp, chỉ khoảng 0.4 W khi cấp, và 0.1 W khi giữ.
Có thể lắp trên manifold (tối đa ~20 van) hoặc dùng direct piping/base — thuận lợi khi lắp hệ thống nhiều van.
Chuẩn bảo vệ IP65, có thể có LED + override khóa, và tuổi thọ cao — nhà sản xuất ghi là > 100 triệu chu kỳ.
Specification
| Thông số | F10T0-A1-PN-DC24V (mô tả chính xác) |
|---|---|
| Loại van | 5/2 Single solenoid (mono-stable – 1 cuộn điện) |
| Số cuộn điện | Chỉ 1 cuộn điện (khác với T2 có 2 cuộn) |
| Trạng thái khi mất điện | Tự động về vị trí ban đầu nhờ lò xo |
| Chức năng | Xy-lanh chỉ tiến hoặc lùi khi cấp điện → mất điện thì tự động về vị trí còn lại |
| Ứng dụng phổ biến | – Đóng/mở nhanh – Hệ thống chỉ cần 1 hướng chủ động – Tiết kiệm chi phí & điện năng – Thường dùng cho van mở cửa, kẹp phôi, đẩy sản phẩm… |
| Thời gian đáp ứng | Nhanh hơn T2 một chút: 2 – 50 ms |
| Lưu lượng (Cv) | Giống hệt T2: Cv ≈ 0.27 |
| Công suất tiêu thụ | Chỉ 0.4 W khi cấp điện, 0 W khi nghỉ (rất tiết kiệm) |
| Kích thước, đế A1, đấu nối PN, IP65, áp suất làm việc… | Hoàn toàn giống F10T2 và F10T5 |
| Trọng lượng (van đơn) | Nhẹ hơn một chút: ≈ 38 – 40 g (do chỉ có 1 cuộn) |
