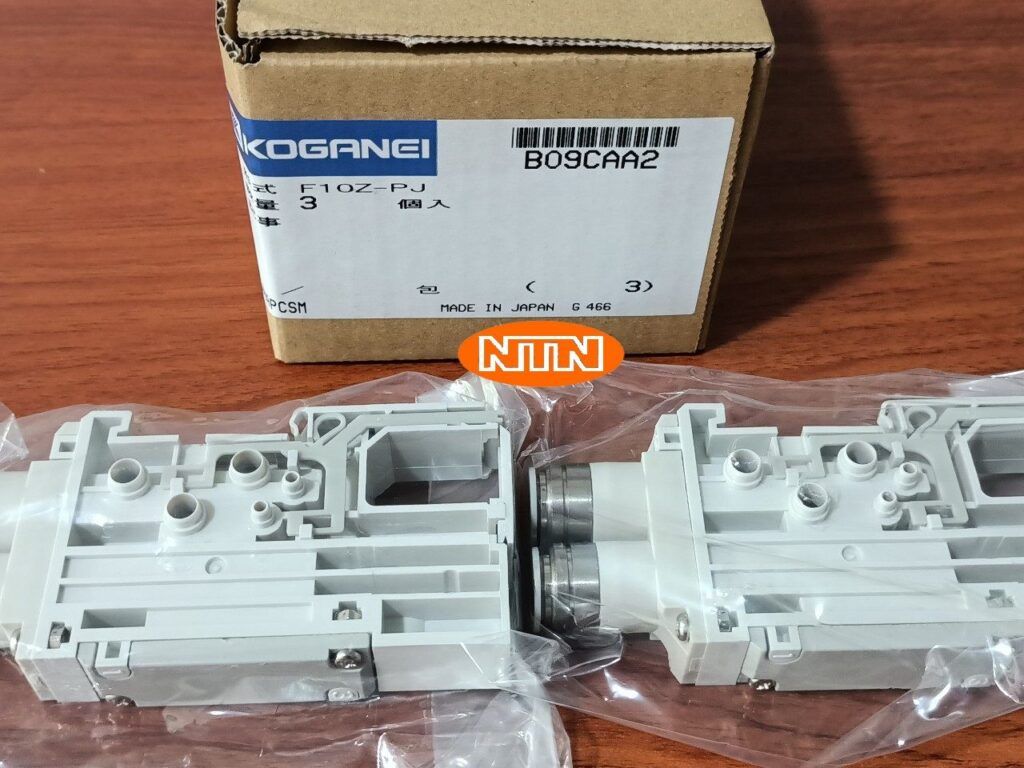

Koganei F10Z-PJ
Đặc điểm nổi bật
- Phụ kiện manifold cho series F10: Loại plug-in (cắm trực tiếp) cho lắp ráp manifold tách rời (split manifold), dễ mở rộng lên đến 32 van.
- Siêu nhẹ & nhỏ gọn: Chỉ 9 g, rộng 10 mm, tích hợp với van solenoid F10 (như F10T2, F10T0).
- Linh hoạt piping: Hỗ trợ ống nylon/urethane OD 4–6 mm, chống rò rỉ khí, dễ thay thế.
- Bền bỉ: Chịu áp suất cao, RoHS compliant, phù hợp clean room.
- Thay thế: Tương đương SMC SS5YJ, Festo CPE manifold blocks.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Loại | Manifold plug-in spacer (F10Z-P series) |
| Tương thích | Series F10 solenoid valves |
| Kích thước | Rộng 10 mm, dài ~63 mm |
| Piping | One-touch fitting cho ống OD 4/6 mm (±0.1 mm tolerance) |
| Áp suất làm việc | 0.2 – 0.7 MPa (2–7 bar) |
| Lưu lượng hỗ trợ | ~240 L/phút (tương đương F10) |
| Trọng lượng | 9 g |
| Vật liệu | Nhôm anodized + plastic fitting |
| Nhiệt độ hoạt động | –5 ~ +50°C |
Ứng dụng công nghiệp phổ biến tại Việt Nam
| Ngành | Ứng dụng điển hình |
|---|---|
| Điện tử & bán dẫn | Manifold cho van F10 trong pick & place PCB, test IC |
| Lắp ráp ô tô – xe máy | Lắp ráp manifold điều khiển xy-lanh nhỏ (cảm biến, đèn LED) |
| Thiết bị y tế & dược phẩm | Hệ thống khí nén sạch cho đóng gói ống tiêm, máy đo |
| Đóng gói thực phẩm | Điều khiển van manifold cho đẩy túi trà, hộp bánh |
| Sản xuất pin lithium | Manifold cho kẹp cell pin, lắp ráp cực pin |
| Máy CNC & tự động hóa | Lắp ráp manifold DIN rail cho bàn xoay index |
| Robot SCARA/Delta | Tích hợp van F10 vào manifold nhỏ gọn |
