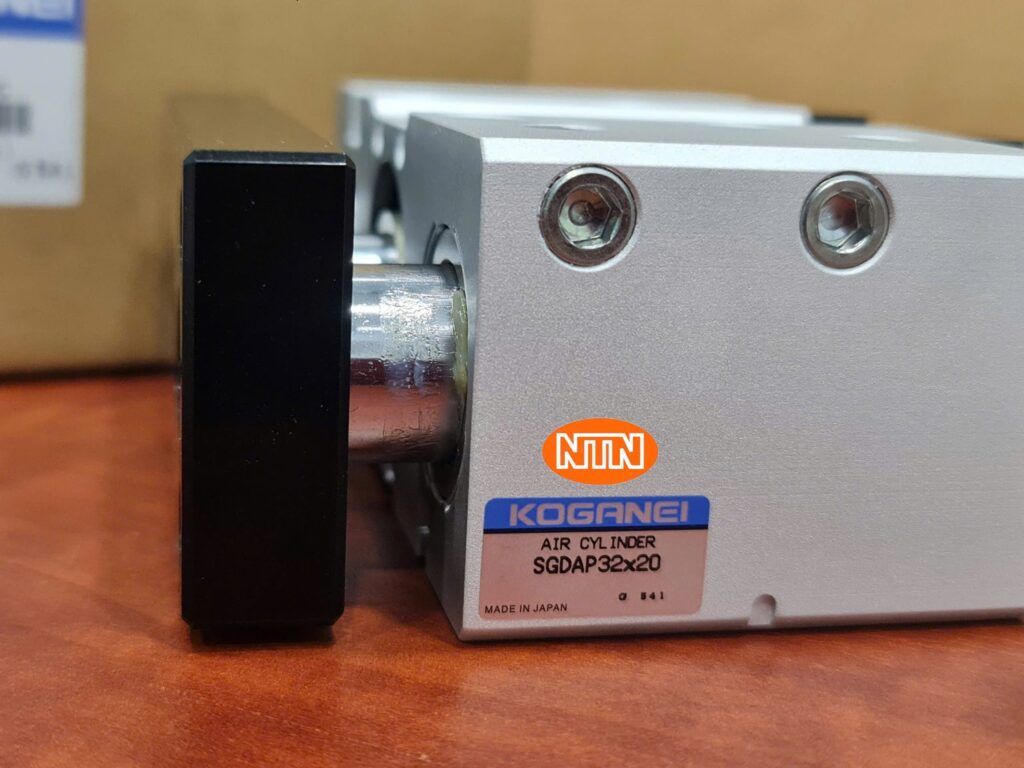

Tổng quan về Koganei SGDAP32x20-ZE135A2
Koganei SGDAP32x20-ZE135A2 là xi lanh jig có hướng dẫn (jig cylinder with guides) thuộc series SGDAP của Koganei (Nhật Bản). Loại tác động kép (double acting), bore 32mm, stroke 20mm, với cơ cấu điều chỉnh hành trình (stroke adjustment), bushing guide chịu tải bên/mômen cao, kèm cảm biến solid state ZE135A2 (2 dây, NPN, LED indicator).
Đặc điểm nổi bật
- Bushing guide chống xoay, chịu tải bên cao, điều chỉnh stroke push/pull.
- Block type compact, bền bỉ, tùy chọn cleanroom/non-ion.
- Tích hợp cảm biến ZE135A2 (solid state, 2 wire, LED, surge protection).
- Dừng êm với cushion tùy chọn, tốc độ ổn định.
Ứng dụng
- Jig & fixture: Định vị/kẹp phôi trong CNC, lắp ráp.
- Tự động hóa: Robot, dây chuyền ô tô/điện tử cần chính xác cao.
- Cleanroom: Bán đoạn, dược phẩm.
Thông số kỹ thuật chính
Dựa trên series SGDAP (bore φ12-50mm, stroke adjustment bushing type, từ catalog & dữ liệu tương tự SGDA/SGDAP):
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Đường kính piston (Bore) | φ32 mm | |
| Hành trình (Stroke) | 20 mm | Điều chỉnh 0 ~ -10mm push/pull side |
| Loại hoạt động | Double acting (tác động kép) | Bushing guide |
| Áp suất hoạt động | 0.08 ~ 1.0 MPa | Chứng nhận: 1.5 MPa |
| Lực đẩy (Thrust force) | Khoảng 402-450 N (tại 0.5 MPa) | Tính toán: Area = π*(16)^2 ≈ 804 mm² ≈ 8.04 cm², Force ≈ P × 8.04 cm² ≈ 40 kgf ≈ 402 N |
| Lực kéo (Tensile force) | Khoảng 350-400 N (tại 0.5 MPa) | Trừ diện tích rod (rod φ12-16mm điển hình) |
| Tốc độ piston | 50 ~ 700 mm/s | Ổn định, tùy cushion |
| Nhiệt độ hoạt động | -10°C ~ +60°C | Tùy chọn cao hơn |
| Cổng khí (Port size) | Rc1/8 hoặc Rc1/4 | |
| Vật liệu | Nhôm anodized, thép không gỉ | Chống ăn mòn |
| Độ bảo vệ | IP67 (tùy phiên bản) | |
| Tương thích cảm biến | Solid state ZE135A2 (2 wire, 5-24VDC, LED) | Lắp rãnh, NPN equivalent |
| Trọng lượng cơ bản | Khoảng 500-800g (ước tính) | + tăng theo stroke/sensor |
