Tổng quan

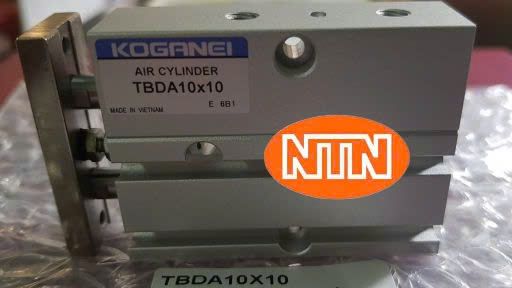

Koganei TBDA10x10 (hoặc TBDA10X10) là xi lanh khí nén thanh đôi không quay (twin rod non-rotating cylinder) thuộc series TBDA (B series) của hãng Koganei – loại double-acting (tác động kép), thiết kế compact với hai thanh song song để tăng độ cứng vững và chống xoay rod (non-rotating ≤1°). Bore size Φ10mm, hành trình 10mm. Sản phẩm giúp giảm chi phí, linh kiện, chịu moment tải cao nhờ bushing dài, phù hợp tự động hóa chính xác.
Đặc điểm chính
- Thiết kế: Twin rod (thanh đôi), non-rotating, thân nhôm nhẹ, rod mạ cứng, bushing dẫn hướng dài.
- Hoạt động: Double-acting, có thể thêm sensor switch (ZE/CS series).
- Ưu điểm: Compact (tích hợp 2 xi lanh), chịu tải cao, RoHS compliant, dễ lắp (mounting đa dạng).
- Biến thể: Bore Φ10-32mm; clean room (CS-TBDA), high torque (HTBDA), với sensor (ZE155B1).
Ứng dụng
- Định vị chính xác, pick-and-place, pusher/lifter trong tự động hóa (điện tử, bán dẫn).
- Máy móc cần chống xoay rod, chịu moment (robot arm, jig fixture).
- Môi trường sạch hoặc tải overhang nặng.
Specification
Thông số kỹ thuật
- Bore size: Φ10 mm.
- Hành trình: 10 mm.
- Loại: Double-acting.
- Áp suất: 0.1 ~ 0.7 MPa.
- Lực đẩy/kéo: ~15-50 N (tại 0.5 MPa).
- Tốc độ: 50 ~ 500 mm/s.
- Nhiệt độ: 5 ~ 60°C.
- Cổng khí: M5 x 0.8.
- Trọng lượng: ~100-200g.
- Độ chính xác: Non-rotating ≤1°.
