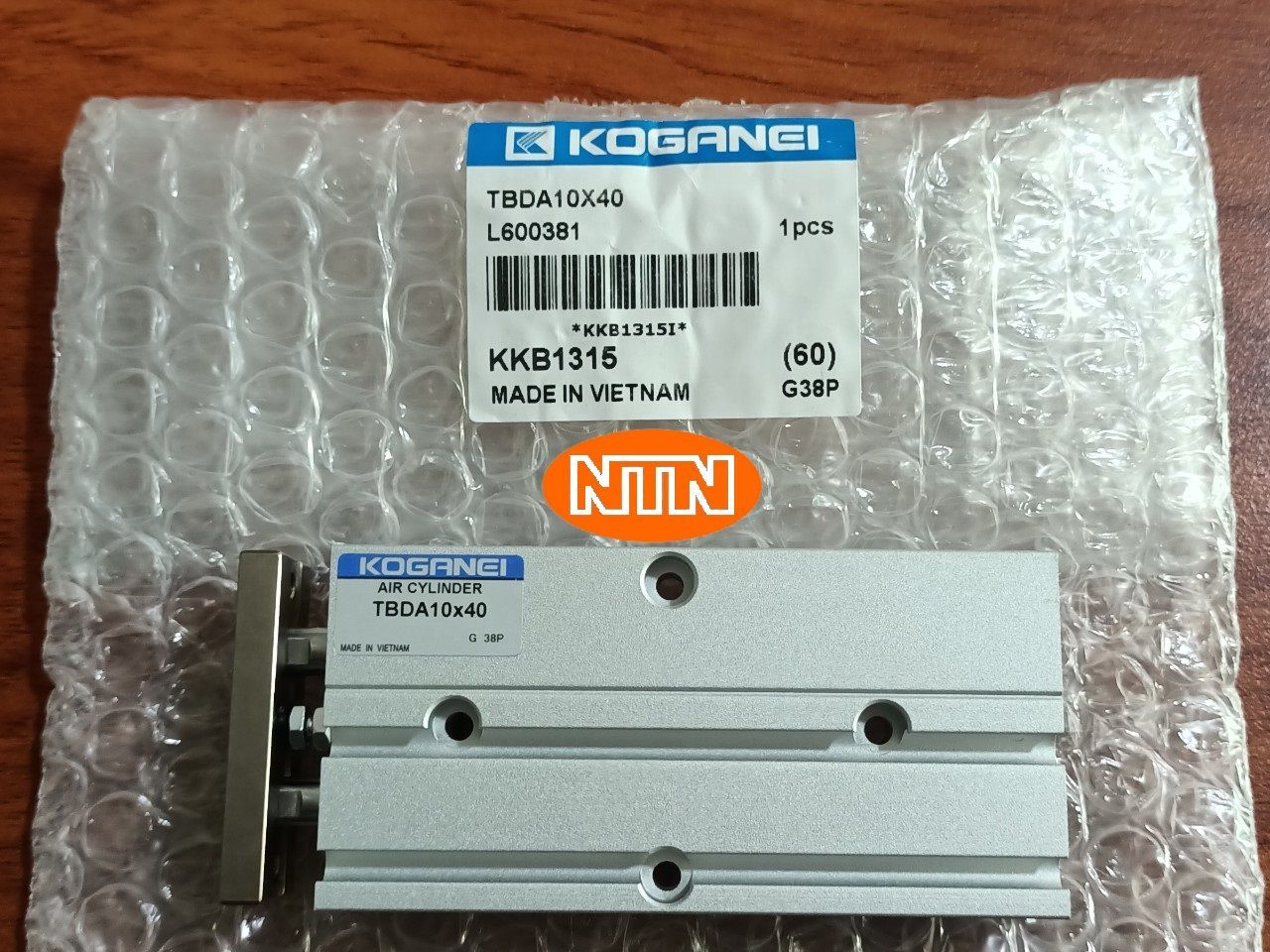

Koganei TBDA10×40
Đặc điểm nổi bật
- Xy-lanh đôi ty (twin rod) – chống xoay cực tốt, không cần guide ngoài
- Double acting, dẫn hướng bushing dài (tùy chọn ball bearing)
- Siêu nhỏ gọn, chịu tải ngang & moment cao
- Độ chính xác lặp lại ±0.01 mm, góc xoay <1°
- Thay thế trực tiếp SMC MXS10-40, Festo SRT10-40
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Bore | Φ10 mm |
| Hành trình | 40 mm |
| Lực đẩy (0.5 MPa) | 39 N (≈4 kgf) |
| Lực kéo | 31 N |
| Áp suất làm việc | 0.1 – 1.0 MPa (1–10 bar) |
| Tốc độ piston | 50 – 500 mm/s |
| Cổng khí | 2 × Rc1/8 |
| Cảm biến | Có rãnh gắn (không kèm) |
| Trọng lượng | ≈280 g |
| Nhiệt độ hoạt động | –10 ~ +70°C |
Ứng dụng công nghiệp phổ biến tại Việt Nam
| Ngành | Ứng dụng điển hình |
|---|---|
| Điện tử & bán dẫn | Pick & place PCB, test handler IC, lắp camera |
| Lắp ráp ô tô – xe máy | Kẹp nút bấm, cảm biến, đèn LED |
| Thiết bị y tế & dược phẩm | Lắp bơm tiêm, đóng gói test kit, khẩu trang |
| Đóng gói thực phẩm | Đẩy hộp thuốc, túi trà, bánh kẹo |
| Sản xuất pin lithium | Kẹp cell pin, đẩy khay pin |
| Máy CNC & tự động hóa | Đẩy phôi nhỏ, mở kẹp trên bàn xoay index |
| Robot SCARA/Delta nhỏ | Trục Z hoặc thao tác phụ trợ |
