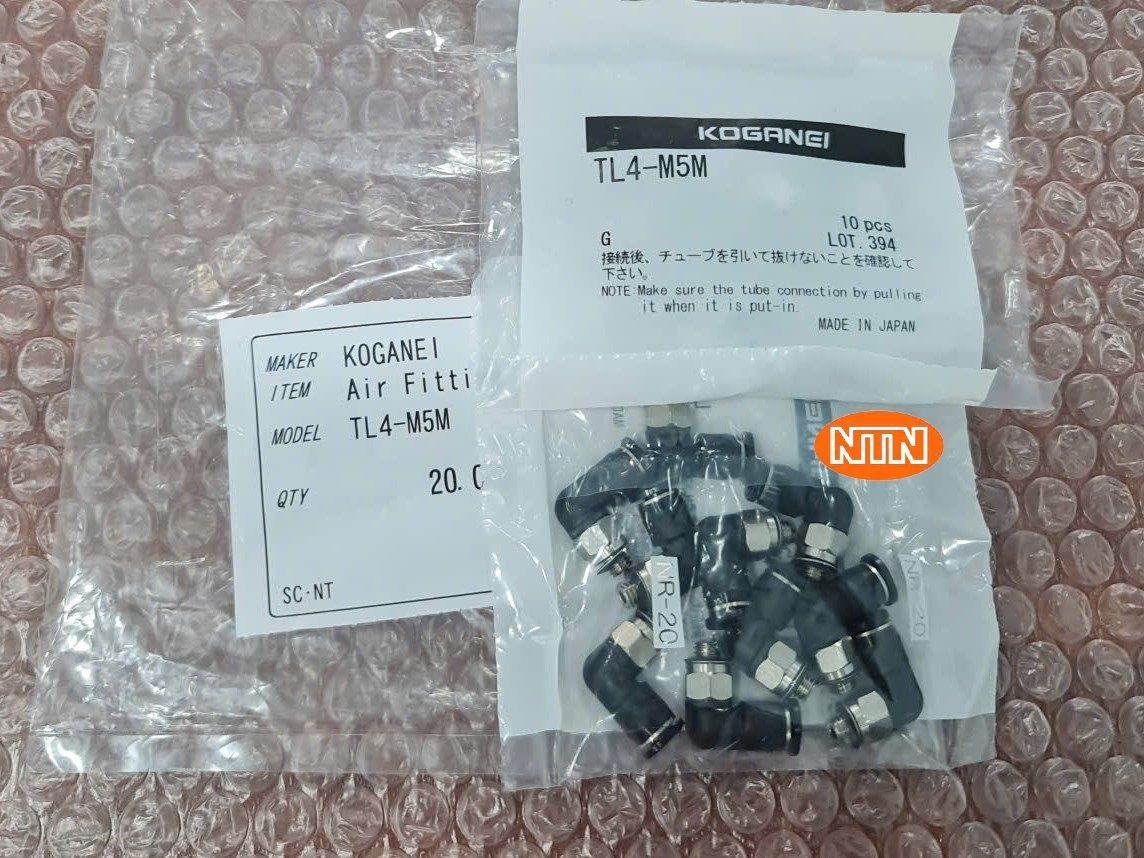

Fitting Koganei TL4-M5M Khớp nối

• Hãng sản xuất: Koganei.

• Mã: TL4-M5M (phiên bản “mini” của series TL).

• Kích thước ống ngoài: Ø 4 mm.

• Kích thước ren: M5×0.8 mm (ren ngoài).

• Loại: Khớp nối nhanh (quick fitting) mini, thường dạng khuỷu hoặc thẳng tùy phiên bản.

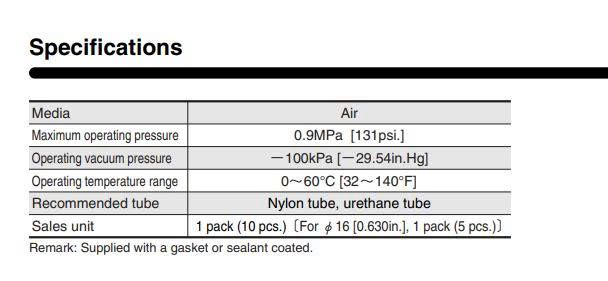

• Áp suất làm việc: Khoảng 0.1 đến 1.0 MPa (tương đương ~1 đến 10 bar) với điều kiện thông thường.

• Nhiệt độ làm việc: 0 đến 60 °C (không đóng băng)

Ứng dụng & lưu ý chọn

• Sản phẩm phù hợp cho các hệ thống khí nén, ống nhỏ (Ø4 mm), nơi cần kết nối nhanh giữa ống và thiết bị như van, xi lanh, bộ lọc,…
• Vì ren M5×0.8 là ren hệ mét nhỏ – cần đảm bảo khớp với thiết kế ren trên thiết bị hoặc phụ kiện mà bạn sẽ kết nối.
• Chất liệu và khả năng chịu áp: Do làm việc với khí nén (áp suất tới ~10 bar) nên cần lưu ý về chất liệu ống (ống ngoài Ø4) và điều kiện môi trường (nhiệt độ, tạp chất).
• Khi thay thế hoặc lựa chọn thay cho dòng khác: cần kiểm tra các thông số: Ø ống, ren, chiều dài, góc (thẳng hay khuỷu), chất liệu, nếu có thêm phiên bản “-D” hay “-ELBOW” (ký hiệu khuỷu). Ví dụ TL4-M5M-D là phiên bản khác của TL4-M5M.
