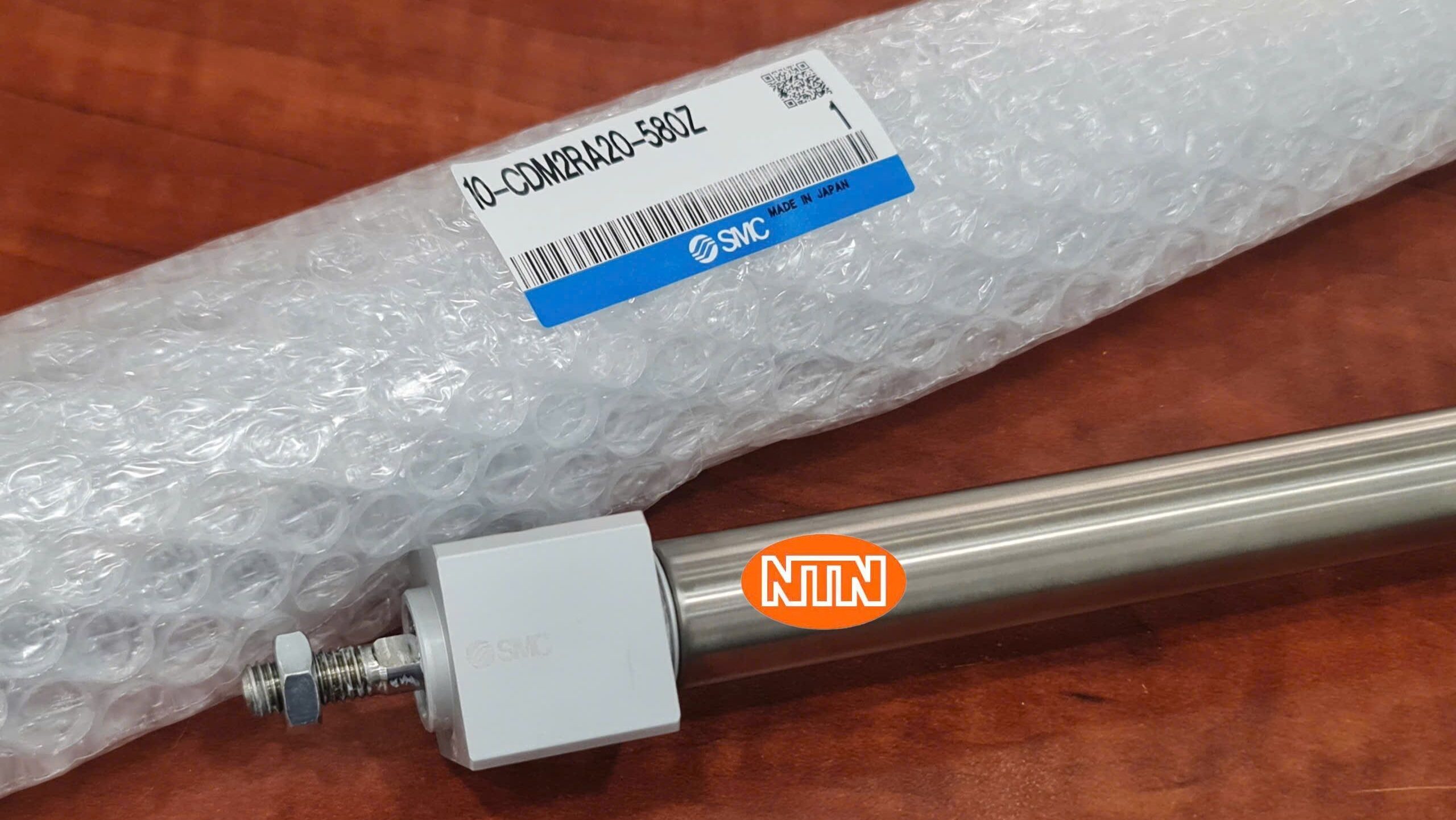

- Xi lanh khí nén SMC 10-CDM2RA20-580Z là một mô hình thuộc dòng CDM2 Series (Tie-Rod Cylinder – Xi lanh thanh giằng), được biết đến với độ bền và khả năng hoạt động ổn định trong các ứng dụng công nghiệp nặng. Đây là xi lanh loại Tác động kép (Double Acting), với Đường kính Pít-tông Phi 20 mm và Hành trình dài 580 mm.
Đặc điểm nổi bật
- Hành trình dài: Với hành trình 580 mm, xi lanh đáp ứng các yêu cầu di chuyển tuyến tính qua khoảng cách lớn, thích hợp cho các ứng dụng cần mở rộng hoặc thu gọn.
- Tác động Kép (Double Acting): Cung cấp lực đẩy và lực kéo bằng áp suất khí nén, đảm bảo kiểm soát chuyển động hai chiều linh hoạt và mạnh mẽ.
- Tích hợp Nam châm: Cho phép lắp đặt công tắc cảm biến (sensor switch) dọc theo thanh giằng (tie-rod) để phát hiện và điều khiển chính xác vị trí pít-tông trên suốt hành trình 580 mm.
- Thiết kế Thanh giằng (Tie-Rod): Cấu trúc xi lanh bằng thanh giằng mang lại độ cứng vững cao và dễ dàng bảo trì, thích hợp cho các chu trình làm việc liên tục.
- Độ bền và Độ tin cậy: Là dòng xi lanh tiêu chuẩn công nghiệp của SMC, đảm bảo hiệu suất hoạt động lâu dài và ổn định trong môi trường sản xuất.
Specification
Thông số | Giá trị |
| Loại Xi lanh | Tie-Rod Cylinder (Xi lanh thanh giằng) |
| Kiểu Tác động | Tác động kép (Double Acting) |
| Đường kính Pít-tông | Φ20 mm |
| Hành trình | 580 mm |
| Cảm biến | Có từ tính tích hợp (Magnet Type) |
| Kiểu Lắp đặt | Dạng cơ bản (Basic/Foot Mount – Tùy mã lắp) |
| Áp suất làm việc Tối đa | 1.0 MPa |
| Nhiệt độ hoạt động | −10∼60∘C (Tiêu chuẩn) |
| Vật liệu Thân | Hợp kim nhôm |
| Kích thước Cổng kết nối | Rc |
| Hãng sản xuất | SMC Corporation |

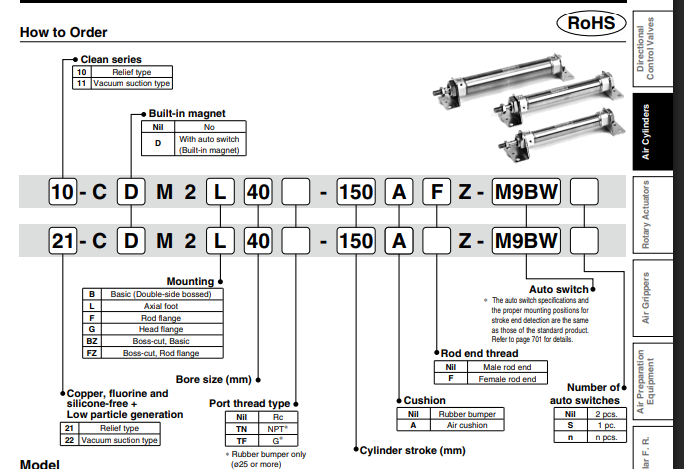

Order Code
Model List
| Model | Bore (mm) | Stroke (mm) | Ứng dụng điển hình | Trọng lượng (kg) |
|---|---|---|---|---|
| 10-CDM2RA20-580Z | 20 | 580 | Chuyển động hành trình dài | 1.0 |
| CDM2RA20-100Z | 20 | 100 | Lắp ráp ngắn | 0.4 |
| CDM2RA20-125Z | 20 | 125 | Xử lý trung bình | 0.5 |
| CDM2RA25-300Z | 25 | 300 | Tải nặng hơn | 1.2 |
