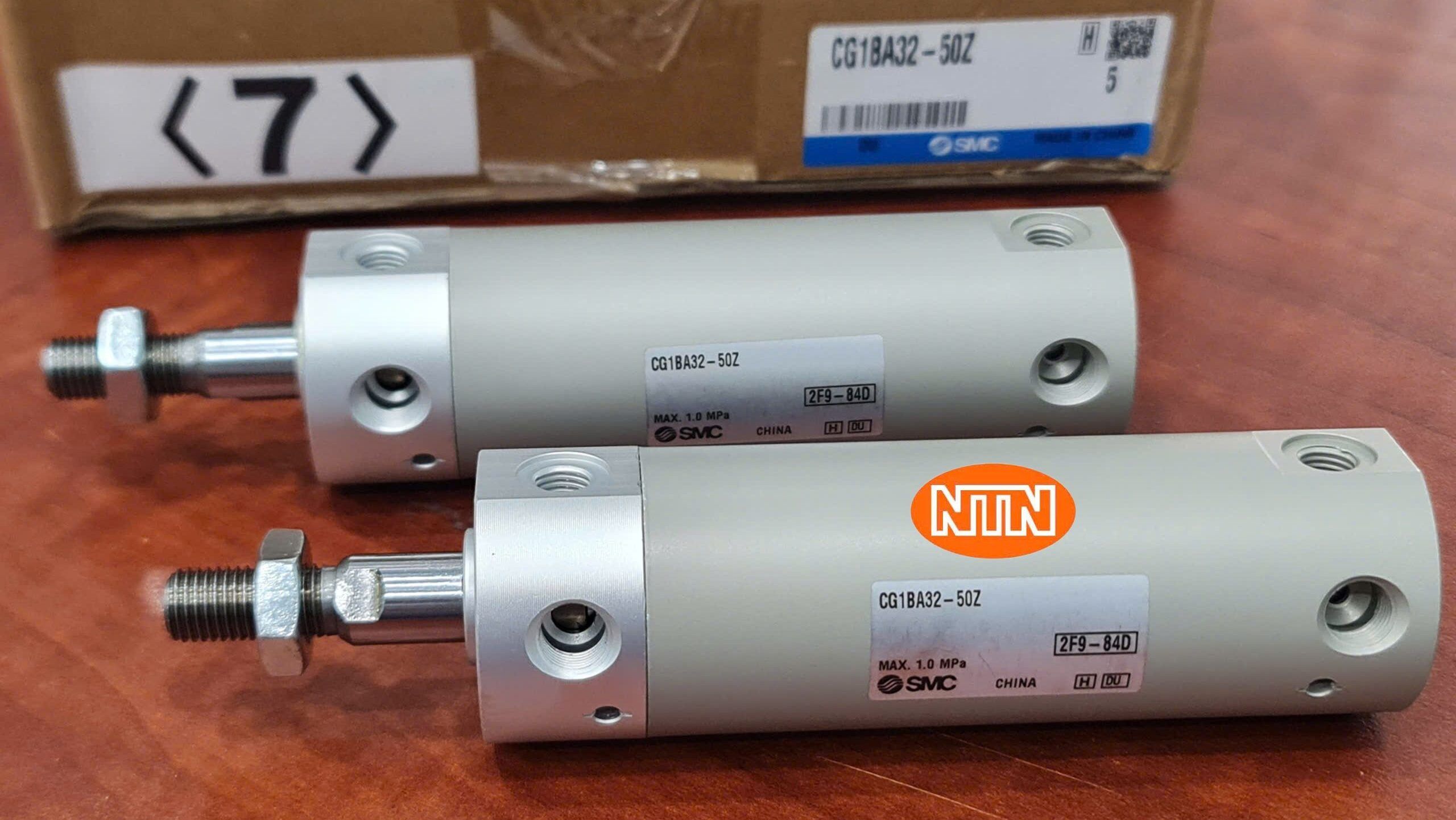

- Xy lanh khí nén SMC CG1BA32-50Z thuộc dòng CG1 Series là dòng xy lanh tiêu chuẩn, tác động kép (Double Acting), được thiết kế để cân bằng giữa hiệu suất, độ tin cậy và trọng lượng. CG1 Series nổi bật nhờ vào thiết kế thân trụ tròn bằng nhôm hợp kim, giúp giảm trọng lượng đáng kể so với các xy lanh thân giằng (Tie-Rod) truyền thống.
Đặc điểm nổi bật
- Thiết kế Nhẹ và Gọn: Thân trụ tròn bằng nhôm cho phép giảm trọng lượng và dễ dàng lắp đặt trong các không gian hạn chế.
- Tích hợp Nam châm (Z): Sẵn có nam châm trong piston, cho phép lắp đặt các loại công tắc từ SMC (ví dụ: D-M9B, D-A93) dọc theo rãnh thân xy lanh để phát hiện vị trí một cách tự động và chính xác.
- Tác động kép (Double Acting): Cung cấp lực đẩy và kéo ở cả hai hướng, đảm bảo khả năng kiểm soát toàn bộ chu kỳ chuyển động.
- Đệm cao su Tiêu chuẩn: Tích hợp đệm cao su (Cushion) ở hai đầu để giảm chấn động cơ học khi piston kết thúc hành trình, giảm tiếng ồn và tăng tuổi thọ.
Specification
Thông số | Giá trị |
| Loại xy lanh | Xy lanh Trụ Tròn (CG1 Series) |
| Kiểu tác động | Tác động kép (Double Acting) |
| Đường kính Piston (Bore) | 32 mm |
| Hành trình (Stroke) | 50 mm |
| Nam châm | Có sẵn (Tích hợp – Mã Z) |
| Lưu chất hoạt động | Khí nén |
| Áp suất hoạt động | 0.05 đến 1.0 MPa (Thông thường tối đa 0.7 MPa) |
| Áp suất phá hủy | 1.5 MPa |
| Tốc độ Piston | 50 đến 500 mm/s (Phạm vi tiêu chuẩn) |
| Cổng cấp khí (Port Thread) | Rc(PT) 1/8 |

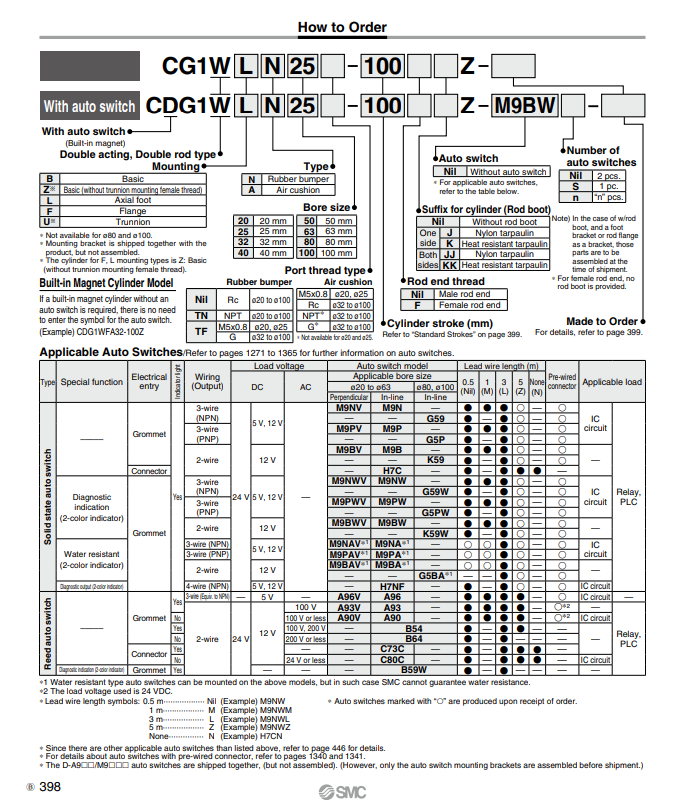

Order Code
