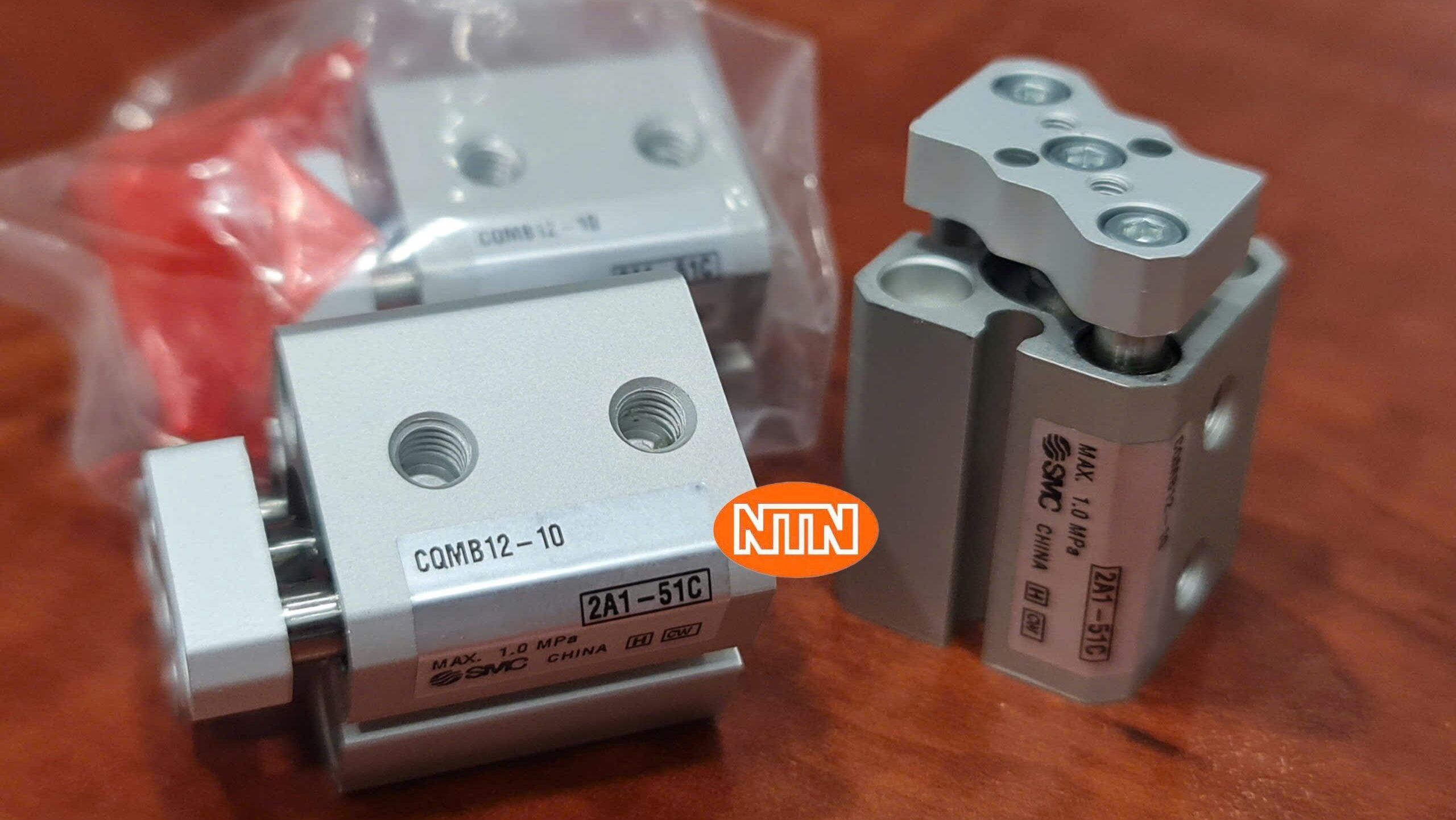

- Xi lanh có thanh dẫn hướng SMC CQMB12-10 thuộc dòng CQM Series là một bộ truyền động khí nén tác động kép (Double Acting) kết hợp những ưu điểm của xi lanh nhỏ gọn (Compact Cylinder) và khả năng dẫn hướng chính xác. Dòng CQM được thiết kế để cung cấp chuyển động tuyến tính với độ ổn định cao, đồng thời chống xoay và chịu được momen xoắn do tải trọng bên ngoài gây ra.
Đặc điểm nổi bật
Thiết kế Compact: Kế thừa thiết kế tiết kiệm không gian của xi lanh Compact, giúp giảm đáng kể chiều dài của xy lanh so với xi lanh tiêu chuẩn cùng đường kính.
Chống xoay và Chịu tải Momen: Hai thanh dẫn hướng song song (Guide Rods) được tích hợp giúp triệt tiêu momen xoắn và chịu tải ngang tác động lên bàn trượt, đảm bảo bàn trượt di chuyển ổn định và chính xác.
Độ cứng vững cao: Phiên bản vòng bi trượt (Mã B) thường cung cấp độ cứng vững cao hơn so với phiên bản vòng bi tuyến tính, phù hợp cho các tải trọng nặng và chịu tải bên.
Độ lặp lại Chính xác: Chuyển động dẫn hướng giúp đạt được độ lặp lại vị trí cao, quan trọng trong các quy trình lắp ráp chính xác.
Specification
Thông số | Giá trị |
| Loại xi lanh | Xi lanh Compact Có Thanh Dẫn Hướng (CQM Series) |
| Kiểu tác động | Tác động kép (Double Acting) |
| Đường kính Piston (Bore) | 12 mm |
| Hành trình (Stroke) | 10 mm |
| Kiểu Dẫn hướng | Vòng bi trượt (Slide Bearing – Mã B) |
| Lưu chất hoạt động | Khí nén |
| Áp suất hoạt động | Thường 0.15 đến 0.7 MPa |
| Độ lặp lại | Cao (Tùy thuộc tải) |

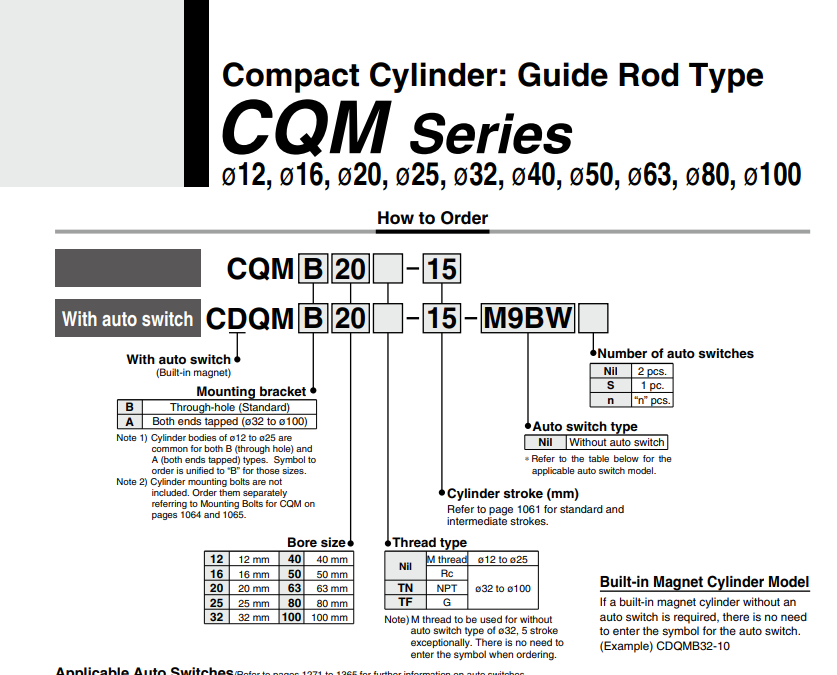

Order Code
