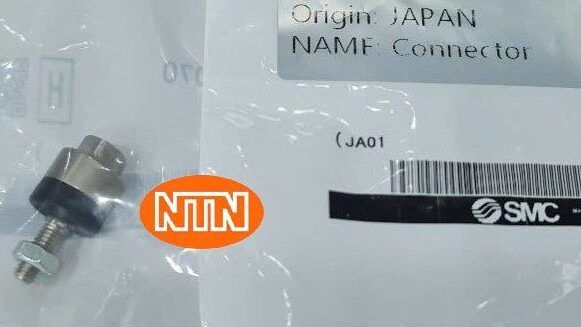

- SMC JA10-4-070 là loại khớp nối linh hoạt được thiết kế để kết nối đầu thanh piston của xi lanh với vật cần đẩy. Trong thực tế, việc lắp đặt xi lanh và bộ phận chuyển động rất khó đạt được độ thẳng hàng tuyệt đối 100%. Khớp nối này cho phép bộ phận được đẩy tự do “dao động” nhẹ để tự căn chỉnh theo trục của xi lanh.
Đặc điểm nổi bật
Khử Sai Lệch Tâm (Centering): Cho phép bù đắp sai lệch tâm giữa xi lanh và vật chuyển động.
Bù Góc (Angular Deflection): Cho phép góc nghiêng lệch, giúp triệt tiêu các lực ngang (side load) tác động lên cần piston.
Bảo Vệ Xi Lanh: Nhờ loại bỏ được các lực cưỡng bức do lắp lệch, khớp nối này giúp phớt (seal) và bạc dẫn hướng của xi lanh không bị mài mòn không đều, từ đó ngăn ngừa rò rỉ khí và kẹt piston.
Thiết Kế Nhỏ Gọn: Cấu trúc đơn giản, chắc chắn với khả năng chịu lực kéo và lực nén tương đương với công suất của xi lanh đi kèm.
Dễ Lắp Đặt: Chỉ cần vặn vào đầu cần piston và cố định bằng đai ốc đi kèm.
Specification
Thông số | Giá trị |
| Xi lanh tương thích | Đường kính piston ϕ10 mm |
| Kích thước ren | M4×0.7 |
| Tải trọng cho phép | Khoảng 54 N (tùy điều kiện vận hành) |
| Độ lệch tâm tối đa | 0.5 mm |
| Góc lệch tối đa | 5∘ |
| Vật liệu | Thép mạ chrome / Thép carbon |
| Nhiệt độ hoạt động | −10∘C đến 60∘C |

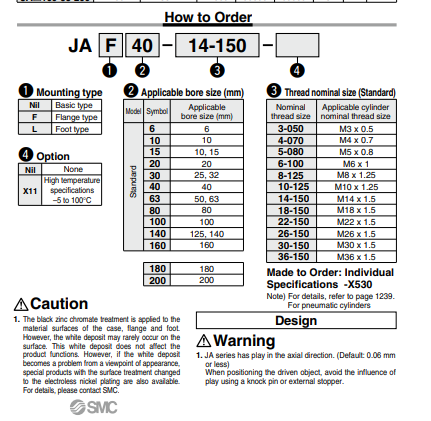

Order Code
