- Xi lanh có thanh dẫn hướng SMC MGJ6-10 thuộc dòng MGJ Series là một bộ truyền động khí nén tác động kép (Double Acting), được thiết kế đặc biệt để cung cấp chuyển động tuyến tính với độ chính xác cao và chống xoay tuyệt vời. Đây là dòng xi lanh có kích thước siêu nhỏ, lý tưởng cho các ứng dụng trong không gian hẹp.
- Dòng MGJ tích hợp thanh dẫn hướng (Guide Rod) song song với thanh piston, giúp chống lại các momen xoắn (Moment Load) và lực tác động ngang (Lateral Load) mà xi lanh tiêu chuẩn không thể xử lý hiệu quả.
Đặc điểm nổi bật
Thiết kế Siêu nhỏ gọn: Với đường kính ø6 mm và hành trình 10 (mm), nó phù hợp hoàn hảo cho các ứng dụng kích thước vi mô và không gian lắp đặt cực kỳ hạn chế.
Độ Chính xác Dẫn hướng Cao: Thanh dẫn hướng kép (thường được gắn bạc đạn hoặc bạc trượt) ngăn chặn sự xoay của cơ cấu chấp hành và chịu tải momen từ tải trọng, đảm bảo chuyển động mượt mà và chính xác.
Tác động Kép: Cung cấp lực đẩy và lực kéo ở cả hai hướng, đảm bảo khả năng kiểm soát hoàn toàn chu kỳ chuyển động.
Lỗ ren Gá lắp Linh hoạt: Thường có nhiều lỗ ren trên bàn trượt (Table) để dễ dàng gá lắp các thiết bị kẹp hoặc dụng cụ khác.
Specification
Thông số | Giá trị |
| Loại xi lanh | Xi lanh Có Thanh Dẫn Hướng (MGJ Series) |
| Kiểu tác động | Tác động kép (Double Acting) |
| Đường kính Piston (Bore) | 6 mm |
| Hành trình (Stroke) | 10 mm |
| Tải trọng Momen cho phép | Rất cao so với kích thước (Chịu được lực ngang) |
| Lưu chất hoạt động | Khí nén |
| Áp suất hoạt động | 0.15 đến 0.7 MPa |
| Độ lặp lại | Rất cao (±0.01 mm tùy thuộc tải) |

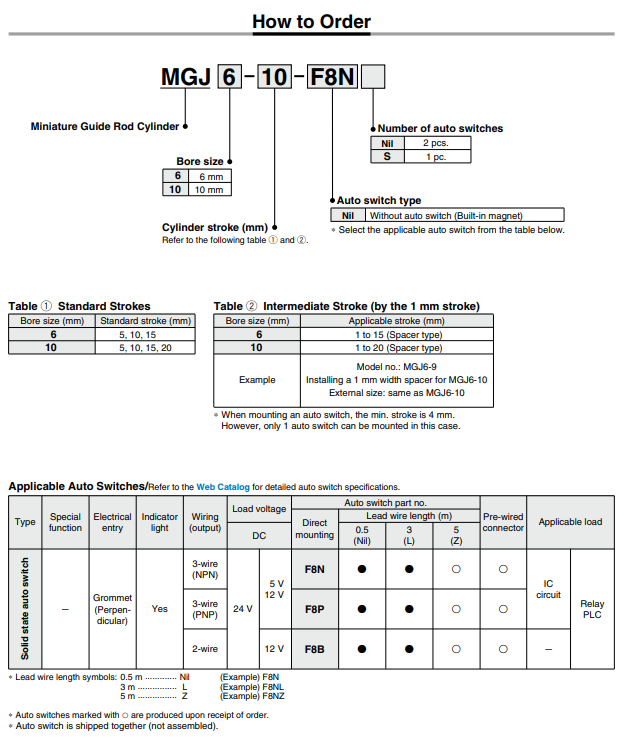

Order Code
