- Xy lanh có dẫn hướng SMC MGPM16-75Z thuộc dòng MGPM Series (Compact Guide Cylinder) là một giải pháp tích hợp giữa xy lanh khí nén và cơ cấu dẫn hướng chính xác. Thiết kế này cung cấp một hệ thống di chuyển chống xoay (non-rotating) hiệu quả và có khả năng chịu tải momen xoắn cũng như tải ngang tốt hơn đáng kể so với xy lanh tiêu chuẩn.
Đặc điểm nổi bật
- Tích hợp Dẫn hướng: Cơ cấu dẫn hướng tích hợp (sử dụng bạc lót hoặc ổ bi) giúp ngăn chặn sự xoay của thanh piston và chịu được tải trọng momen xoắn lớn, loại bỏ nhu cầu về thanh dẫn hướng bên ngoài.
- Thiết kế Compact: Mặc dù tích hợp dẫn hướng, thiết kế vẫn giữ được sự nhỏ gọn so với việc kết hợp xy lanh và bàn trượt riêng lẻ, tối ưu hóa không gian.
- Chịu Tải Ngang: Khả năng chịu tải ngang vượt trội, phù hợp cho các ứng dụng nơi lực tác động không hoàn toàn thẳng trục.
- Tích hợp Nam châm (Z): Sẵn có nam châm trong piston, cho phép dễ dàng lắp đặt công tắc từ để phát hiện vị trí chính xác và tự động hóa chu trình.
- Điều chỉnh Giảm chấn: Tích hợp bộ giảm chấn khí (Air Cushion) có thể điều chỉnh, giúp hấp thụ năng lượng và giảm chấn động khi piston về cuối hành trình êm ái hơn.
Specification
Thông số | Giá trị |
| Loại xy lanh | Xy lanh Có Dẫn Hướng (Compact Guide Cylinder) |
| Kiểu tác động | Tác động kép (Double Acting) |
| Đường kính Piston (Bore) | 16 mm |
| Hành trình (Stroke) | 75 mm |
| Nam châm | Có sẵn (Tích hợp – Mã Z) |
| Giảm chấn | Giảm chấn khí có thể điều chỉnh |
| Lưu chất hoạt động | Khí nén |
| Áp suất hoạt động | 0.1 đến 1.0 MPa (Thông thường tối đa 0.7 MPa) |
| Độ chính xác lặp lại | Khoảng ±0.05 mm (Tùy điều kiện tải) |
| Cổng cấp khí (Port Thread) | M5 x 0.8 |

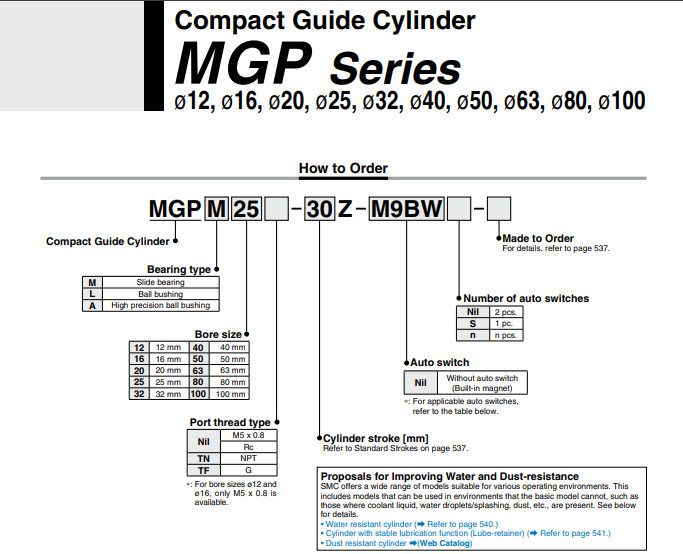

Order Code
