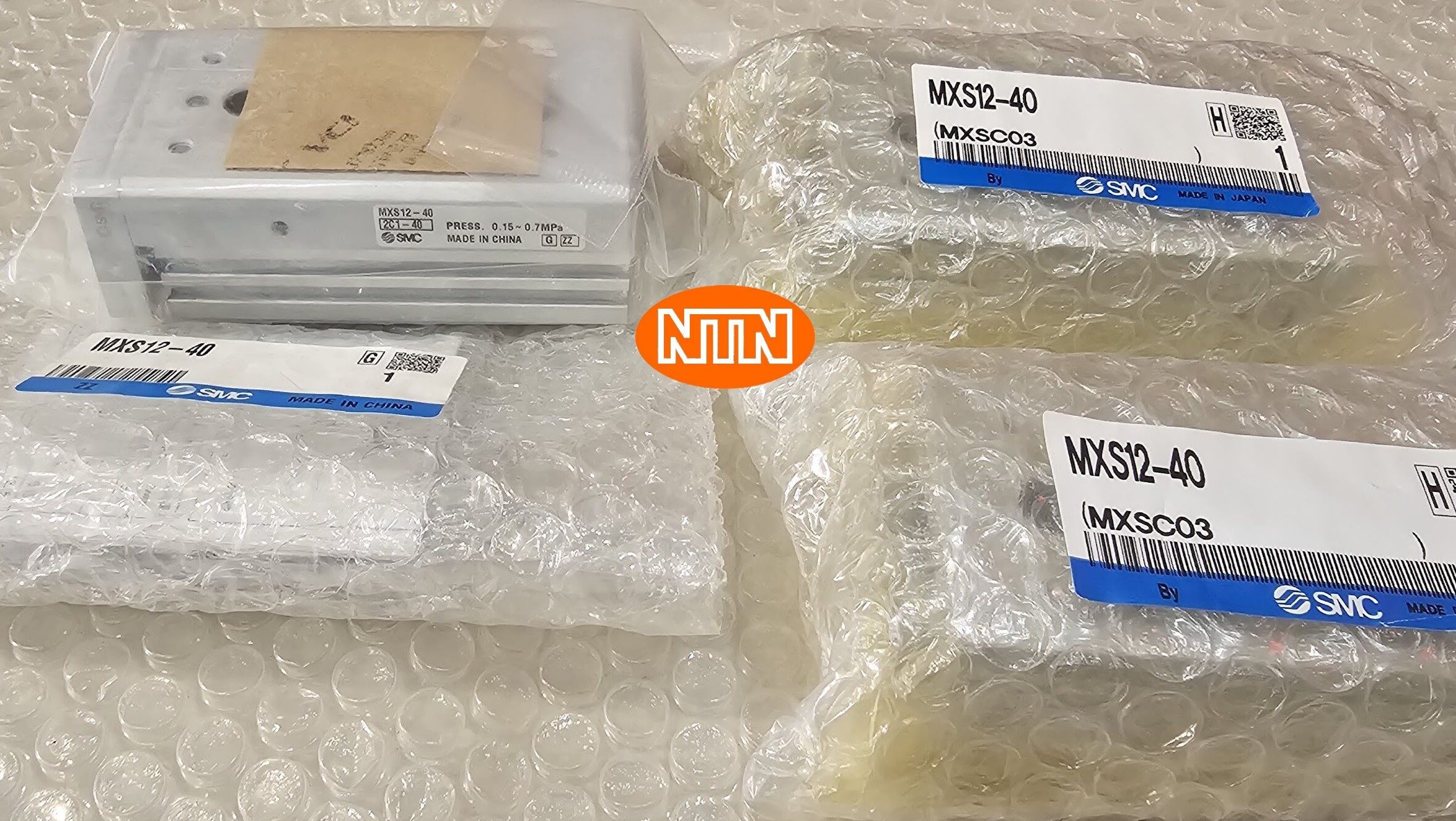

- SMC MXS12-40 là bộ xi lanh bàn trượt (Air Slide Table) thuộc dòng MXS. Đây là thiết kế tích hợp giữa một xi lanh khí nén và một bộ dẫn hướng tuyến tính (Linear Guide), giúp thiết bị có khả năng chịu tải trọng lớn và mô-men xoắn cao trong khi vẫn duy trì độ chính xác vị trí cực kỳ ấn tượng.
- Với đường kính piston 12mm và hành trình trượt 40mm, MXS12-40 thường được sử dụng trong các ứng dụng lắp ráp linh kiện điện tử, y tế hoặc bán dẫn, nơi yêu cầu sự di chuyển mượt mà và không rung lắc.
Đặc điểm nổi bật
Độ chính xác cao: Bộ dẫn hướng tuyến tính được tích hợp trực tiếp vào bàn trượt giúp giảm thiểu tối đa độ rơ lắc theo phương ngang và phương dọc.
Thiết kế gọn nhẹ: Tích hợp hai trong một (xi lanh và dẫn hướng) giúp tiết kiệm không gian lắp đặt so với việc sử dụng xi lanh và thanh dẫn hướng rời.
Công suất gấp đôi: Hầu hết các dòng MXS sử dụng thiết kế piston đôi (Dual Rod), tạo ra lực đẩy lớn gấp hai lần so với xi lanh đơn cùng kích thước.
Tích hợp nam châm: Piston có sẵn vòng từ tính, hỗ trợ lắp đặt các cảm biến tự động (Auto Switches) như dòng D-A93, D-M9B dọc theo các rãnh trên thân xy lanh.
Khả năng điều chỉnh: Có thể lắp thêm các bộ phận giảm chấn (Shock absorbers) hoặc vít điều chỉnh hành trình để kiểm soát vị trí dừng chính xác đến từng milimet.
Specification
Thông số | Giá trị |
| Kiểu hoạt động | Tác động kép (Double Acting) |
| Môi chất | Khí nén sạch |
| Áp suất vận hành | 0.15 đến 0.7 MPa (1.5 – 7 bar) |
| Tốc độ piston | 50 đến 500 mm/s |
| Nhiệt độ môi trường | -10°C đến +60°C (không đóng băng) |
| Kích thước cổng khí | M5 x 0.8 |
| Vật liệu thân | Hợp kim nhôm cứng (Anodized) |
