Tổng quan

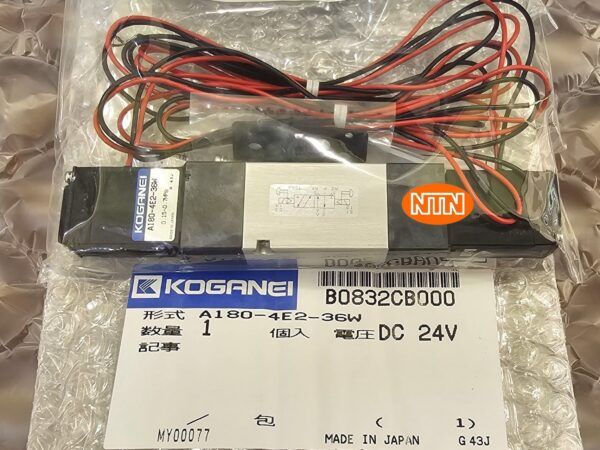

Van điện từ (solenoid valve) thuộc dòng 180 – loại A (sub‑base / manifold) của Koganei.
Mã A180‑4E2: 5 cổng, 2 coil (double solenoid).
Cuộn coil công suất 36 W, hoạt động với điện 24 V DC.
Thiết kế lắp trên sub‑base giúp kết nối nhiều van trên cùng một manifold, tiết kiệm không gian.
Đặc điểm nổi bật
Loại pilot nội (internal pilot) – sử dụng áp suất khí của chính van để điều khiển đóng/mở.
Kết nối ren Rc 1/8, phổ biến trong các hệ thống khí nén công nghiệp.
Không cần bôi trơn – dễ bảo trì và chi phí vận hành thấp.
Chịu áp suất cao trong phạm vi làm việc, đảm bảo độ bền.
Thời gian đáp ứng nhanh, phù hợp cho điều khiển khí nén tự động.
Hệ số dòng (Cv) hợp lý, kiểm soát luồng khí hiệu quả.
Lắp đặt linh hoạt, có thể theo nhiều hướng.
Ứng dụng
Hệ thống khí nén công nghiệp, đặc biệt khi cần nhiều van gắn trên manifold.
Máy tự động hóa, robot, dây chuyền sản xuất.
Ứng dụng cần đóng/mở khí nén nhanh, độ tin cậy cao.
Hệ thống phân phối khí (manifold) tối ưu hóa không gian và đường ống.
Thông số kỹ thuật
| Thông số | Giá trị / Phạm vi |
|---|---|
| Loại van | 5 cổng, 2 vị trí, double solenoid |
| Điện áp | 24 V DC |
| Công suất cuộn coil | 36 W |
| Áp suất làm việc | 0.15 – 0.7 MPa |
| Áp suất chịu đựng (Proof pressure) | 1.05 MPa |
| Sonic conductance / Dòng hiệu dụng (Cv) | ~1.64 dm³/(s·bar) |
| Kết nối cổng khí | Rc 1/8 |
| Nhiệt độ làm việc | 5°C – 50°C |
| Thời gian đáp ứng (ON / OFF) | ~15 ms ON / ~25 ms OFF |
| Tần số hoạt động tối đa | 5 Hz |
| Độ chịu va đập | Cao |
| Hướng lắp | Tự do (không cố định) |
Biến thể nổi bật
| Model con | Khác biệt / Tùy chọn |
|---|---|
| A180‑4E2‑36W‑DC24V | Standard, 36 W, DC24V |
| A180‑4E2‑40W‑DC24V | Cuộn coil 40 W |
| A180‑4E2‑36W‑AC100V | Điện AC 100 V, cuộn 36 W |
| A180‑4E2‑36W‑DC12V | Điện DC 12 V, cuộn 36 W |
