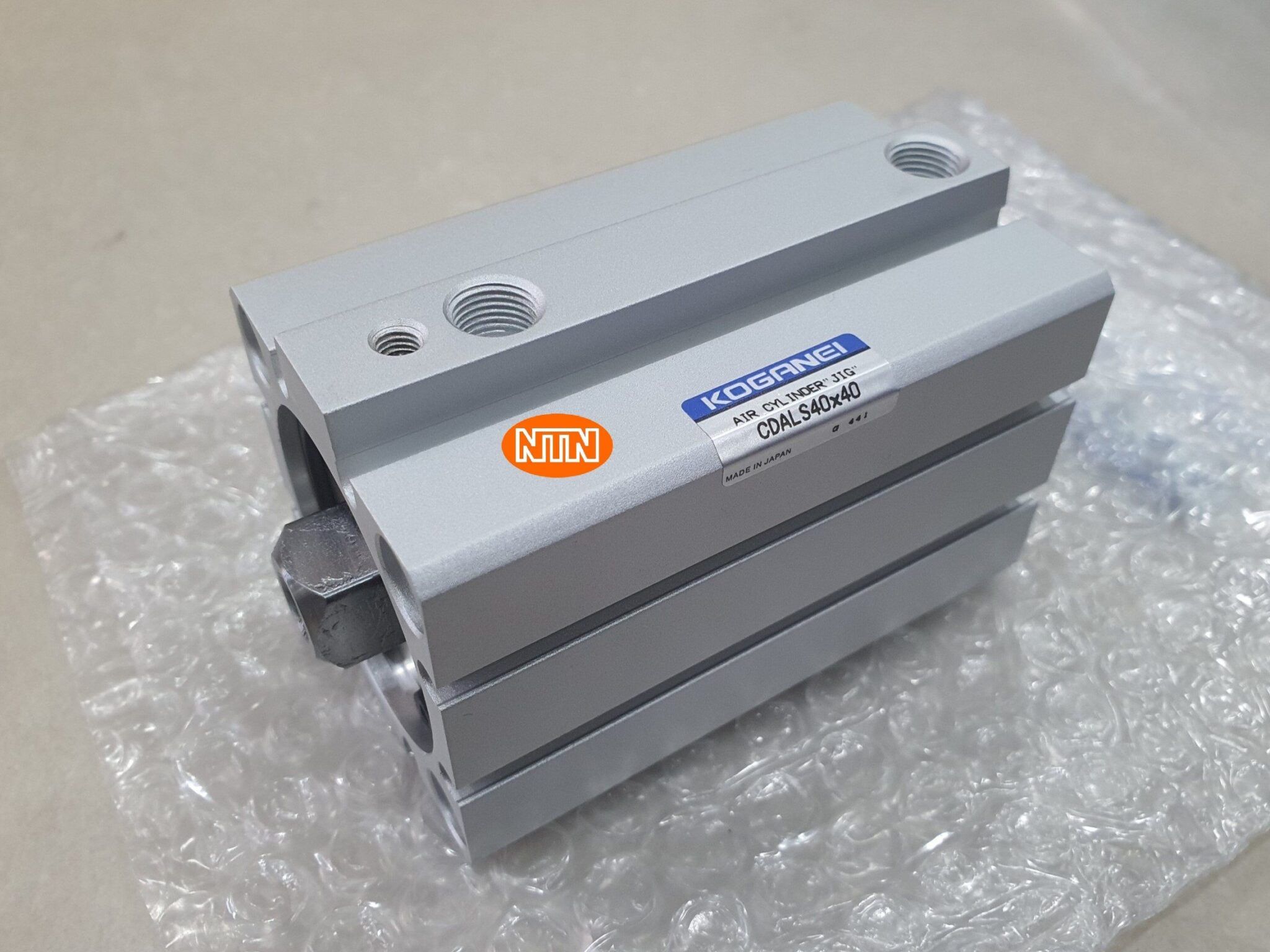

TỔNG QUAN Koganei CDALS40×40
CDALS là dòng xi lanh compact, mỏng (Slim Cylinder) của Koganei, thiết kế tiết kiệm không gian, độ chính xác cao, phù hợp cho máy tự động hóa cần kích thước nhỏ nhưng lực đủ mạnh.
1. Đặc điểm chính
Thiết kế mỏng, nhỏ gọn – phù hợp tủ máy, cơ cấu nhỏ.
Tác động kép (Double acting).
Có nam châm trong piston để gắn cảm biến hành trình.
Độ cứng vững cao, vỏ nhôm cứng, trọng lượng nhẹ.
Ty piston dẫn hướng tốt, độ lệch thấp, tuổi thọ cao.
Dễ lắp đặt với nhiều tùy chọn mounting.
2. Ứng dụng
Máy lắp ráp tự động
Jig kẹp – ép – đẩy chi tiết
Cơ cấu gắp robot
Máy đóng gói, dán nhãn
Bàn nâng mini, cụm chặn sản phẩm
3. Tùy chọn cảm biến
CDALS dùng các model cảm biến như:
T2H, T3H, T2Y, T3Y
Dạng dây 2 hoặc 3 lõi.
Specification
| Thông số | Giá trị chính xác |
|---|---|
| Loại sản phẩm | Xy-lanh khí nén tiêu chuẩn, tác động kép (Double acting) |
| Series | CDALS = Series CDA + L = có khóa ty (Locking cylinder) |
| Đường kính piston | 40 mm |
| Hành trình | 40 mm |
| Kiểu đầu ty | Ren ngoài (male thread) tiêu chuẩn |
| Cơ cấu khóa | Khóa ty cơ khí (mechanical lock) – khóa khi mất khí |
| Vị trí khóa | Khóa ở đầu rút về (khi ty đang thu vào) |
| Lực khóa tối đa | 1.540 N (tương đương ≈ 157 kgf ở 0.5 MPa) |
| Lực đẩy tại 0.5 MPa | 754 N (≈ 77 kgf) |
| Lực kéo tại 0.5 MPa | 603 N |
| Áp suất làm việc | 0.1 – 1.0 MPa (1 – 10 bar) |
| Áp suất để mở khóa | ≥ 0.35 MPa (cần cấp khí vào cổng mở khóa để thả ty) |
| Đệm (cushion) | Có đệm khí điều chỉnh được 2 đầu |
| Cảm biến từ | Có rãnh gắn cảm biến toàn bộ hành trình (chưa bao gồm cảm biến) |
| Ren cổng khí | Rc1/4 (có thể đổi sang G1/4 hoặc NPT1/4) |
| Nhiệt độ hoạt động | –10°C đến +70°C |
| Trọng lượng (hành trình 40 mm) | Khoảng 2,1 – 2,3 kg (tùy phiên bản) |
| Tiêu chuẩn | ISO 6431 / VDMA 24562 |
