Đặc trưng & chức năng chính

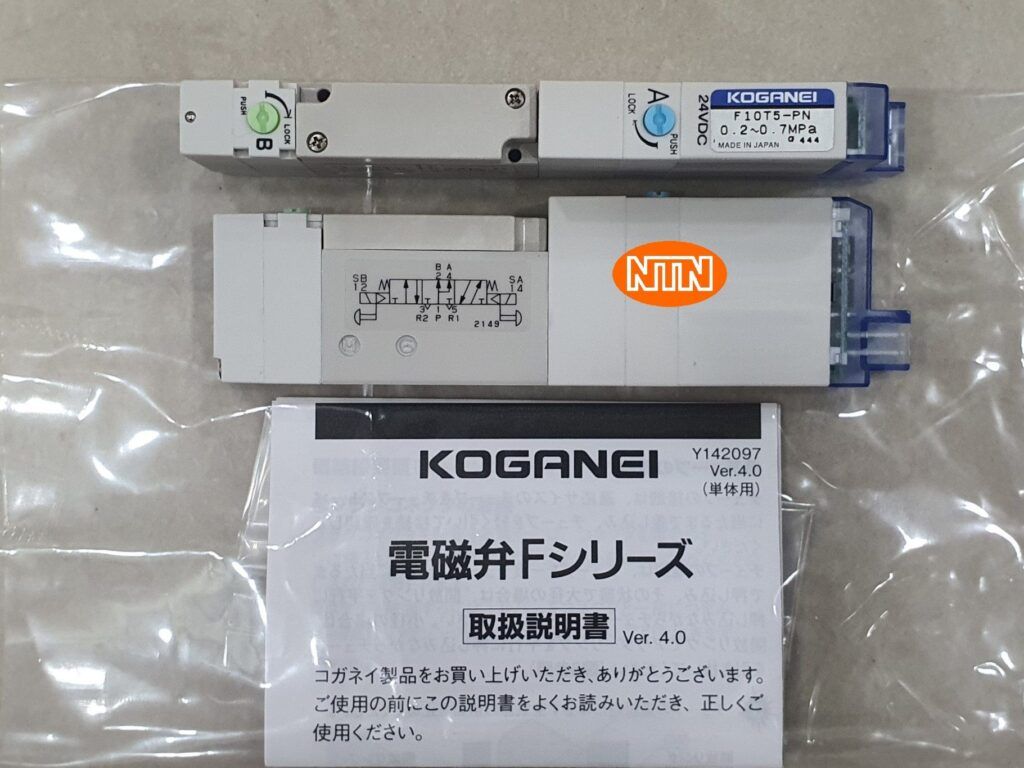

Là van điện từ thuộc dòng F10 Series của Koganei, chuyên dùng cho khí nén.
Kiểu kết nối: 5 cổng, 3 vị trí (“5/3”) — cho phép một trạng thái trung gian (ví dụ “closed-center”) khi cuộn điện không kích.
Hoạt động bằng điện áp DC 24V, đấu nối theo kiểu “PN” (positive common) theo phần naming model.
Có thể sử dụng trên manifold — dễ mở rộng hệ thống van, tiết kiệm không gian.
Thiết kế mỏng, nhỏ gọn: chiều rộng van khoảng 10 mm, giúp tiết kiệm diện tích khi bố trí hệ thống khí nén.
Dòng F-series của Koganei chú trọng “low-current” (tiêu thụ năng lượng thấp).
Specification
| Thông số | F10T2-A1-PN-DC24V | F10T5-A1-PN-DC24V (mới bạn hỏi) |
|---|---|---|
| Loại van | 5/2 Double solenoid | 5/3 Double solenoid (Closed center) |
| Số vị trí | 2 vị trí | 3 vị trí (giữa đóng kín tất cả các cổng) |
| Chức năng chính | Điều khiển xy-lanh chạy tới/lùi | Dừng và giữ xy-lanh ở vị trí giữa hành trình |
| Cổng khi ở vị trí giữa | Không có vị trí giữa | Tất cả các cổng bị đóng (A, B, P, R1, R2 đều bị chặn) |
| Ứng dụng điển hình | Mở/đóng, tiến/lùi xy-lanh | Dừng khẩn cấp, giữ vị trí chính xác giữa hành trình, an toàn cao hơn |
| Thời gian đáp ứng | 2 – 60 ms | Chậm hơn một chút: 5 – 80 ms (do cơ cấu 5/3 phức tạp hơn) |
| Lưu lượng (Cv) | Cv ≈ 0.27 | Cv ≈ 0.23 – 0.25 (hơi nhỏ hơn một chút) |
| Các thông số còn lại (điện áp, công suất, kích thước, IP65, đế A1, đấu nối PN…) | Hoàn toàn giống nhau | Giống hệt |
