Tổng quan

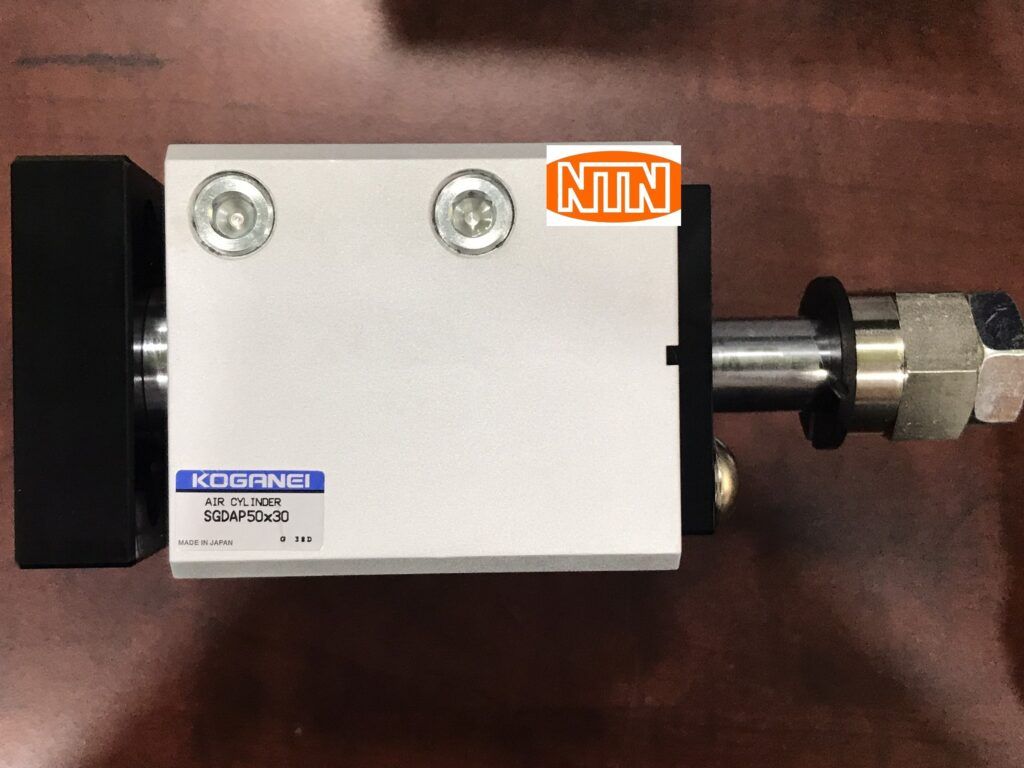

Koganei SGDAP50x30: Xi lanh khí nén tiêu chuẩn (bore 50 mm, stroke 30 mm), dòng SGDA series (double-acting). Thiết kế compact, nhẹ, dùng cho tự động hóa công nghiệp, tuân thủ RoHS và H1 grease standard, hỗ trợ tùy chọn chống ăn mòn hoặc chịu nhiệt.
Đặc điểm
- Compact, trọng lượng nhẹ, chống stick-slip.
- Vật liệu nhôm anodized, seal chống mài mòn.
- Áp suất 0.05-1.0 MPa, tốc độ 50-500 mm/s.
- Mounting linh hoạt (foot, flange), hỗ trợ cảm biến.
Ứng dụng
- Đẩy/kẹp jig (điện tử, ô tô).
- Đóng gói, kiểm tra chất lượng.
- Robot, CNC, môi trường sạch.
Specification
Thông số kỹ thuật chính
| Thông số | Giá trị / đặc điểm |
|---|---|
| Bore (Đường kính piston) | 50 mm |
| Stroke (Hành trình) | 30 mm (với SGDAP50x30) |
| Tối đa stroke hỗ trợ | Dòng SGDAP hỗ trợ stroke lên tới ~200 mm (tùy bore) theo catalog chung. |
| Port (cổng khí) | Với bore 50 mm — cổng khí thường Rc 1/4 (hoặc tương đương NPT 1/4) theo tiêu chuẩn SGDA/SGDAP. |
| Lực đẩy / kéo tối đa | Theo catalog: khoảng ~1,649 N (tương đương ~371 lbf) cho bore 50 mm. |
| Phạm vi tốc độ | Khoảng 100–500 mm/s theo tiêu chuẩn sử dụng của SGDAP/SGDA. |
| Áp suất làm việc | ~0.1 – 1.0 MPa (tương đương ~14.5–145 psi) theo dữ liệu catalog. |
| Nhiệt độ hoạt động | Thường 0 – 60°C (riêng phụ thuộc vào gioăng, vật liệu phớt…). |
