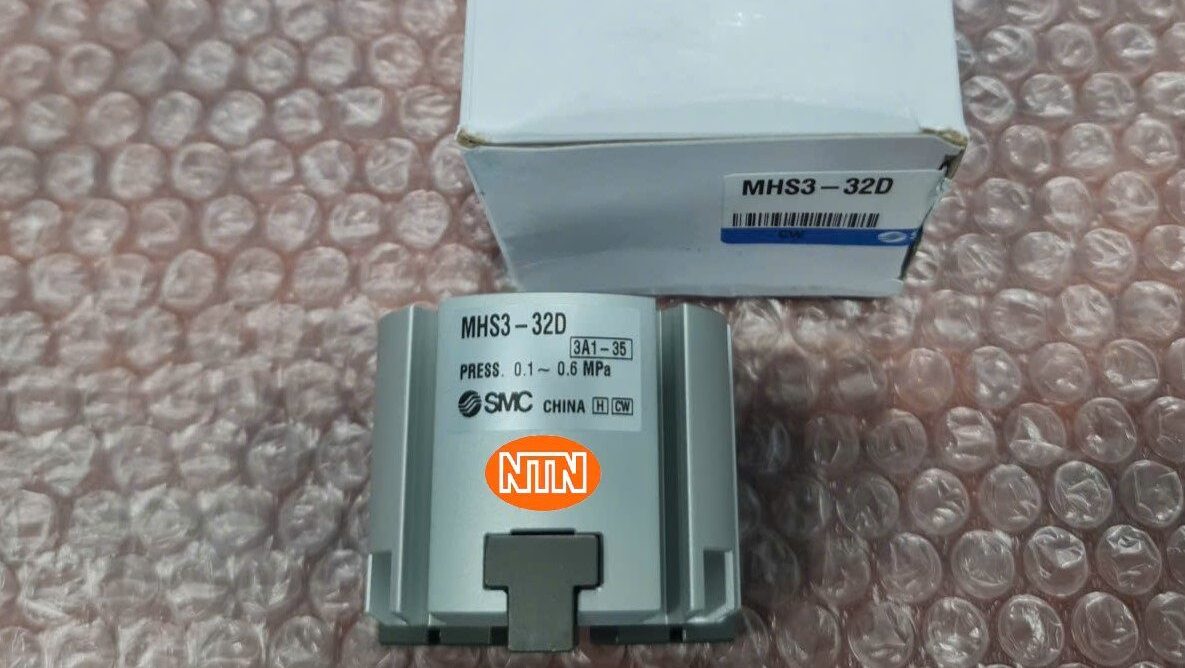

- SMC MHS3-32D là loại tay kẹp khí nén tác động kép, sử dụng cơ cấu Wedge Cam (cam nêm) để truyền động cho 3 càng kẹp di chuyển song song. Thiết kế 3 càng tạo ra sự tiếp xúc tại 3 điểm đối xứng, giúp tự căn tâm vật thể một cách chính xác tuyệt đối, điều mà các loại tay kẹp 2 càng khó có thể thực hiện tốt đối với vật tròn.
Đặc điểm nổi bật
Cơ Cấu Wedge Cam Tối Ưu: Thiết kế cam nêm giúp giảm đáng kể chiều cao của tay kẹp so với các loại truyền động bằng bánh răng, làm cho thiết bị trở nên cực kỳ gọn nhẹ nhưng vẫn duy trì lực kẹp lớn.
Khả Năng Tự Căn Tâm: Với 3 càng kẹp đối xứng góc 120°, vật thể hình trụ luôn được giữ ở vị trí trung tâm, rất lý tưởng cho các ứng dụng cấp phôi vào máy tiện hoặc gắp các chi tiết máy tròn.
Độ Chính Xác Lặp Lại Cao: Sai số lặp lại chỉ khoảng ±0.01 mm, đảm bảo quy trình sản xuất diễn ra liên tục và đồng nhất.
Tích Hợp Rãnh Cảm Biến: Thân tay kẹp có sẵn các rãnh để lắp đặt cảm biến từ (như dòng D-M9N, D-M9P) giúp kiểm soát trạng thái đóng/mở của càng kẹp.
Vật Liệu Cao Cấp: Thân nhôm cứng hóa bề mặt và càng kẹp bằng thép tôi cứng giúp chống mài mòn và chịu được môi trường làm việc khắc nghiệt.
Specification
Thông số | Giá trị |
| Loại tay kẹp | 3 càng song song (3-finger parallel) |
| Dòng sản phẩm | MHS3 Series |
| Đường kính Piston | 32 mm |
| Hành trình đóng/mở (mỗi càng) | 4 mm (Tổng hành trình đường kính 8 mm) |
| Lực kẹp hiệu dụng (tại 0.5 MPa) | Khoảng 74 N (Kẹp ngoài) / 82 N (Kẹp trong) |
| Áp suất hoạt động | 0.2 đến 0.6 MPa |
| Tần số hoạt động tối đa | 60 lần/phút |
| Nhiệt độ môi trường | -10 đến 60°C (không đóng băng) |
| Trọng lượng | Khoảng 435 g |
Order Code
