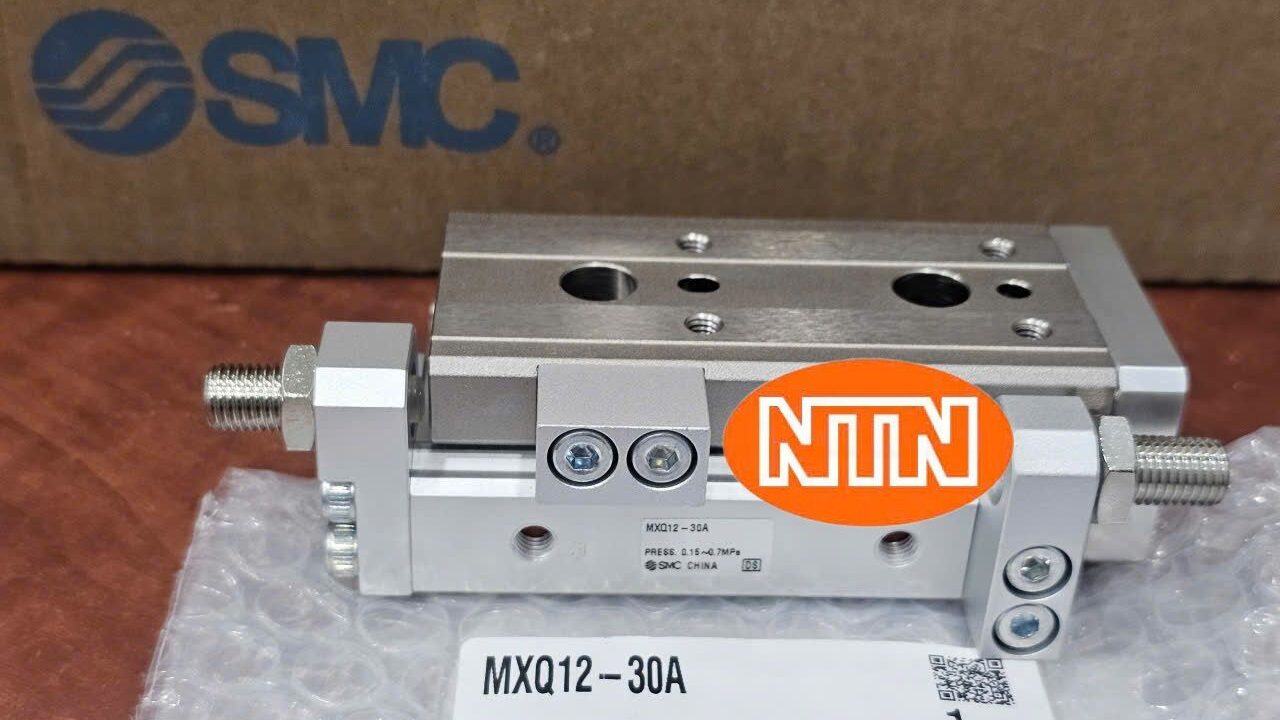

- Xi lanh bàn trượt SMC MXQ12-30A thuộc dòng MXQ Series là một bộ truyền động khí nén tác động kép (Double Acting) tích hợp. Thiết bị này nổi bật nhờ sử dụng hệ thống dẫn hướng bằng bi tuyến tính (Linear Ball Bearings) cường độ cao được bố trí theo cặp, cung cấp độ cứng vững tuyệt vời và khả năng chịu tải momen xoắn cực lớn từ mọi hướng.
Đặc điểm nổi bật
Khả năng Chịu Momen Xoắn Vượt trội: Thiết kế dẫn hướng bằng bi tuyến tính cường độ cao, đặc biệt là phiên bản dẫn hướng dài , giúp chịu được tải trọng lệch tâm và momen xoắn cực lớn, duy trì độ ổn định cho tải trọng.
Độ cứng vững Cao: Độ cứng vững tuyệt vời của hệ thống dẫn hướng đảm bảo độ chính xác lặp lại vị trí (Repeatability) rất cao.
Dẫn hướng Bàn trượt Dài : Bàn trượt dài giúp phân bổ tải trọng tốt hơn, giảm độ võng và tăng tuổi thọ của bộ dẫn hướng.
Tích hợp Nam châm: Sẵn có nam châm, cho phép lắp đặt công tắc từ để giám sát vị trí piston tại bất kỳ điểm nào trong hành trình.
Thiết kế Đóng kín: Thân xy lanh thường được bảo vệ để chống bụi và tạp chất xâm nhập vào cơ cấu dẫn hướng.
Specification
Thông số | Giá trị |
| Loại xi lanh | Xi lanh Bàn Trượt Chịu Tải Nặng (Air Slide Table) |
| Dòng sản phẩm | MXQ Series |
| Kiểu tác động | Tác động kép (Double Acting) |
| Đường kính Piston (Bore) | 12 mm |
| Hành trình (Stroke) | 30 mm |
| Kiểu Dẫn hướng | Dẫn hướng dài, Bi tuyến tính |
| Tính năng tích hợp | Nam châm |
| Lưu chất hoạt động | Khí nén |
| Áp suất hoạt động | Thường 0.15 đến 0.7 MPa |
Order Code
